EPS模块保温这样用也能起到高效保温的作用

放大字体  缩小字体    发布日期:2018-02-08  来源:绿建节能方向标  浏览次数:532
核心提示:EPS保温材料给大家的第一印象是做在外墙外保温系统中,它是核心的保温材料。而对于地面、屋面等部位的保温大多数人更乐意选择用XPS板。EPS板的使用范围难道只局限于外墙节能领域吗?今天给大家分享 的是国外首层架空做法采用EPS模块做保温构造的做法。首先科普一下,国外为了实现冬暖夏凉通风效果的架空层做法

EPS保温材料给大家的第一印象是做在外墙外保温系统中,它是核心的保温材料。而对于地面、屋面等部位的保温大多数人更乐意选择用XPS板。EPS板的使用范围难道只局限于外墙节能领域吗?今天给大家分享 的是国外首层架空做法采用EPS模块做保温构造的做法。首先科普一下,国外为了实现冬暖夏凉通风效果的架空层做法,如下所示:

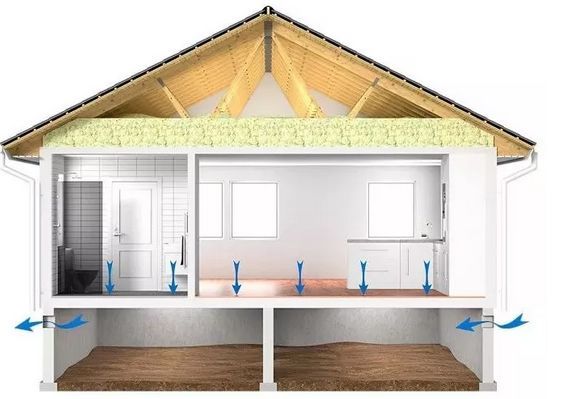

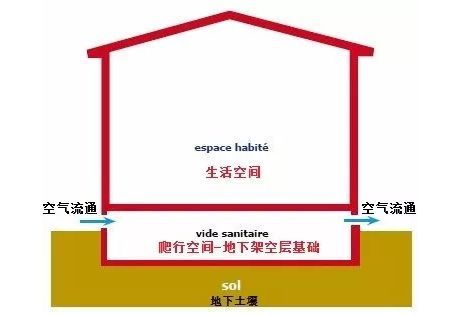

带有“地下架空层基础”的独立住宅的横向剖切示意图


“地下架空层基础”的优点:特别是在地下水位较浅的地区,优势特别明显:该部分过度空间,可以满足空气流通的需要、可以防水隔潮、便于许多管线的布设和检修,等等;当然,也有缺陷:会增加建筑的高度,增大了建设投资的资金数量等。

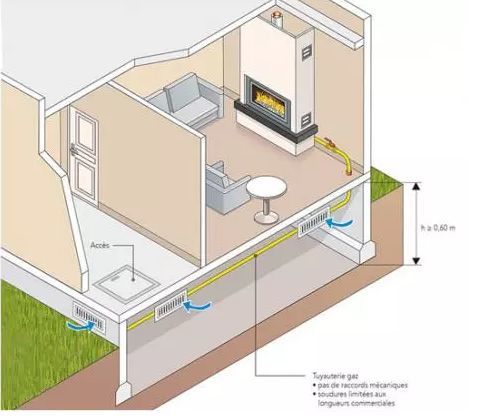

带有“地下架空层基础”的独立住宅的横向剖切示意图


从上到下的空间区域分别是:坡屋顶阁楼空间、1楼空间、地下架空层基础空间(爬行空间)。



室内燃气壁炉的供气管道,从“地下架空层基础”中经过;基础墙体的外侧上面,有通风进气格栅;“地下架空层基础”的埋深大于等于0.6米。

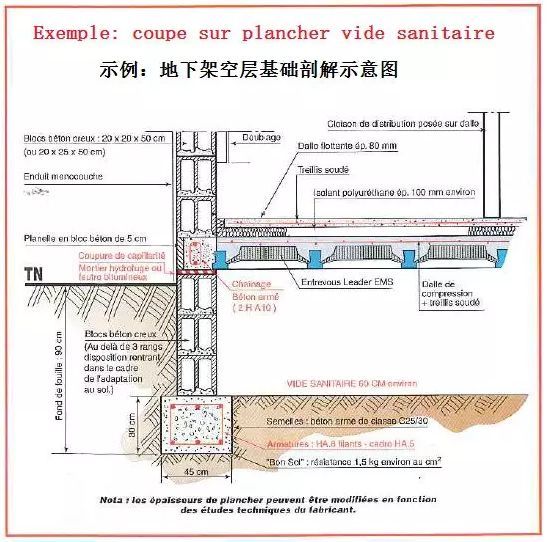

“地下架空层基础”竖向剖切示意图


“地下架空层基础”有3大部分组成:最下部的“现浇钢筋混凝土条形基础”垫层、竖向垂直承重基础墙墙体、上部水平承重楼盖结构。


图中显示:“现浇钢筋混凝土条形基础”垫层的宽度为:45厘米、高度为30厘米,还隐约可见里面混凝土以及钢筋的一些数据情况。


竖向垂直承重基础墙墙体,使用预制混凝土空心砌块进行砌筑,基础总埋深为90厘米。还可见,1楼承重墙体,也是使用预制混凝土砌块进行砌筑施工;


1楼地面的承重骨架,也即,“地下架空层基础”的结构部分,由“倒T型断面”的预制钢筋混凝土条梁,配合“拱形保温块”形成低层,上部布设钢筋网,现场浇注混凝土,形成整体水平承重楼层结构;


1楼室内地面的构造,从图中看出为:10厘米厚硬质泡沫保温板、现浇钢丝网砂浆面层、室内瓷砖地面。


“地下架空层基础”竖向剖切示意图


下面给大家展示一下实际施工现场的案例照片:

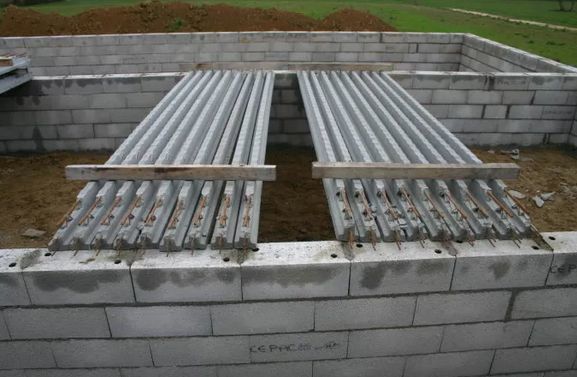

“地下架空层基础”施工现场


基础墙体已经砌筑完毕,倒T型断面预制钢筋混凝土条梁,正待分布排列施工中。

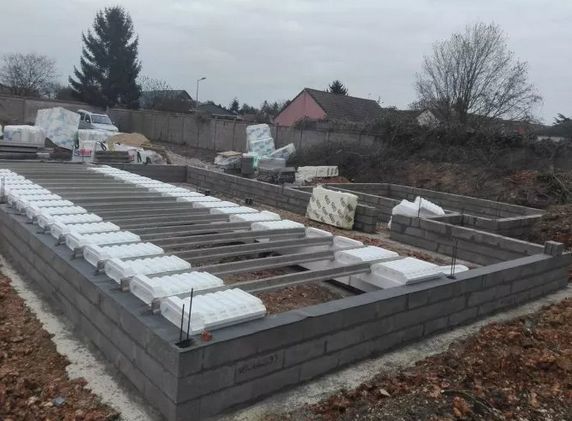

“地下架空层基础”的上部,倒T型断面预制钢筋混凝土条梁,已经分布,正在安置预制空心砌块,以形成水平承重楼盖的底层骨架部分。

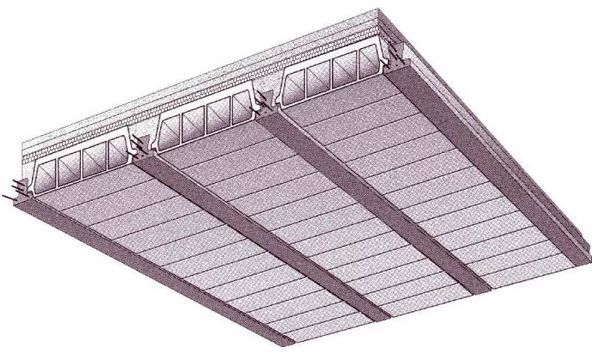

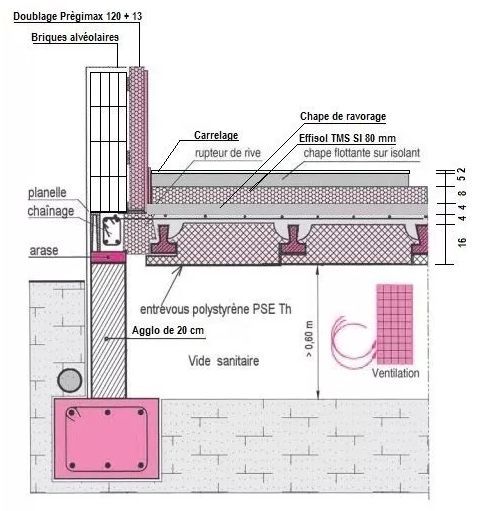

“地下架空层基础”的上部水平承重楼盖结构剖解示意图


“倒T型断面预制钢筋混凝土条梁”+ 预制空心砌块 + 细石混凝土找平 + 硬质泡沫保温板 + 现浇钢丝网砂浆层 + 室内瓷砖地面面层。

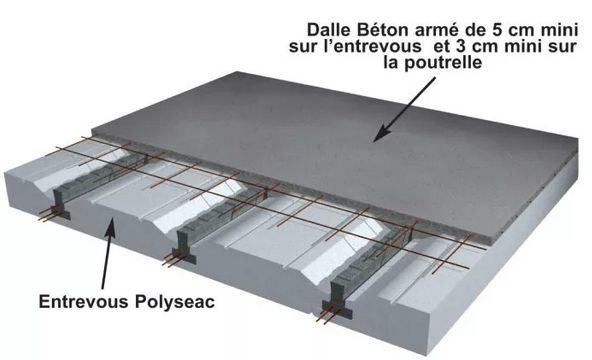

“地下架空层基础”的上部水平承重楼盖结构剖解示意图

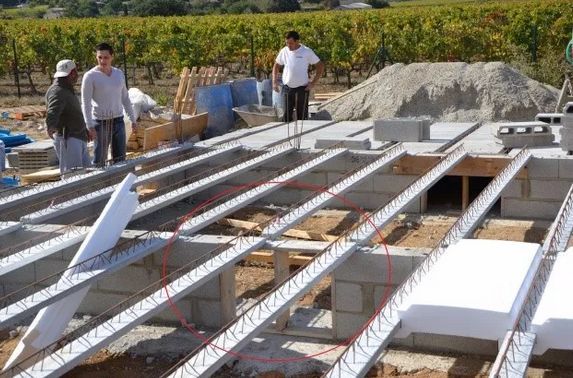

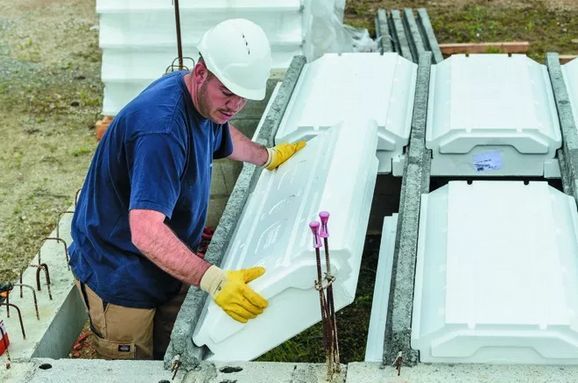

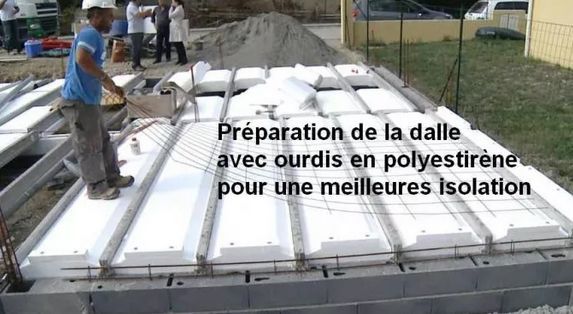

地下架空层基础的上部水平承重楼盖结构的施工现场,工人正在铺贴EPS模块

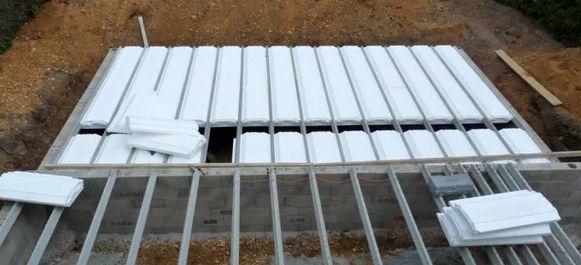

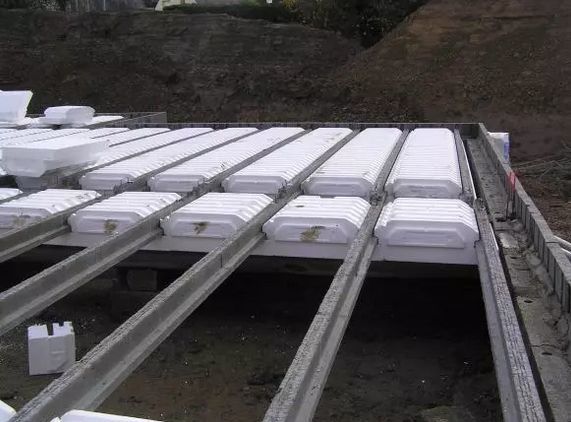

地下架空层基础的上部水平承重楼盖结构的施工现场,EPS模块铺贴中

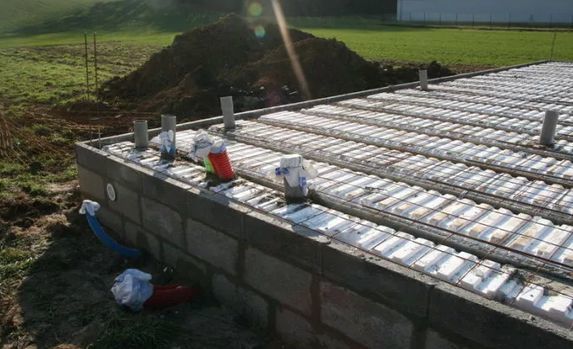

地下架空层基础的上部水平承重楼盖结构的施工现场,EPS模块铺贴中

地下架空层基础的上部水平承重楼盖结构的施工现场,EPS模块铺贴中


地下架空层基础的上部水平承重楼盖结构的施工现场,EPS模块铺贴中

地下架空层基础的上部水平承重楼盖结构的施工现场,EPS模块铺贴中

最后完成地面板的混凝土浇筑

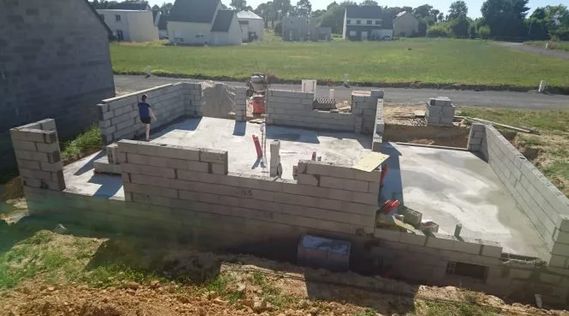

地面层完工后就开始一楼的墙体砌筑,后续的施工工作在此省去


本案例主要为大家展示了国外架空通风层与首层居住空间楼板采用EPS模块现浇混凝土施工的工艺。相信这种做法在国内还没有经验,但不可否认,这也是一种非常有效率的节能做法,你觉得呢?
