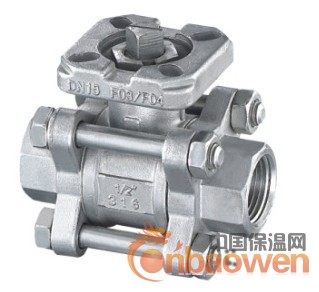

GQ11F/GQ61F-1000WOG三片式内螺纹高平台球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
GQ11F/GQ61F-1000WOG三片式内螺纹高平台球阀工作原理如下：
一、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
GQ11F/GQ61F-1000WOG三片式内螺纹高平台球阀 主要外形和连接尺寸
|
适用介质
|
型号
|
阀体
|
球体、阀杆
|
手柄
|
密封圈
|
垫片、填料
|
|
水、蒸汽、油
|
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C |
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不
锈 钢 SS304 |
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL
|
聚四氟乙烯PTFE对位聚苯PPL
|
|
硝酸类
|
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P |
SS304/1Cr18Ni19Ti
|
SS304/1Cr18Ni9Ti
|
|||
|
醋酸类
|
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R |
SS316/Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|
GQ11F/GQ61F-1000WOG三片式内螺纹高平台球阀 主要外形和连接尺寸
|
公称通径
|
管螺纹
|
尺寸（mm）
|
重量WT（g）
|
|||||
|
d
|
L
|
W
|
H
|
E
|
D
|
D
|
||
|
6
|
1/4″
|
8
|
60
|
110
|
56
|
11.5
|
30
|
320
|
|
10
|
3/8″
|
18
|
60
|
110
|
58
|
11.5
|
31
|
320
|
|
15
|
1/2″
|
10.5
|
60
|
110
|
58
|
14
|
32
|
350
|
|
20
|
3/4″
|
13
|
67.5
|
110
|
62
|
15
|
38
|
430
|
|
25
|
1″
|
17
|
73
|
110
|
68
|
15
|
45
|
570
|
|
32
|
1 1/4″
|
22
|
90
|
150
|
75
|
18
|
53.4
|
1000
|
|
40
|
1 1/2″
|
25
|
97.5
|
150
|
83
|
19
|
63
|
1550
|
|
50
|
2″
|
32
|
112
|
150
|
90
|
19
|
73
|
2170
|
|
65
|
2 1/2″
|
40
|
132
|
180
|
95
|
21
|
92
|
3625
|
|
80
|
3″
|
50
|
156
|
220
|
100
|
27
|
109
|
5800
|
|
100
|
4″
|
65
|
196
|
250
|
115
|
29
|
138
|
7200
|
