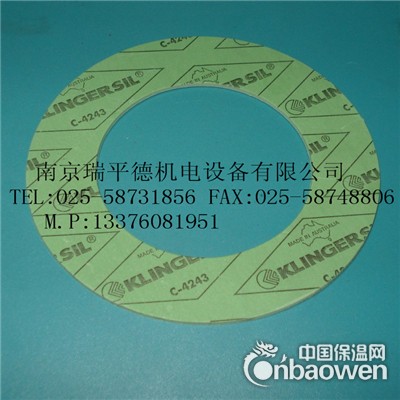

一种被广泛应用的经济型非石棉垫片。
3XA双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间。 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
3XA双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间。 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 2.0 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
|
最高操作温度 |
200
|
°C
|
|
最高操作压力
|
80
|
bar
|
|
压缩率 ASTM F36A
|
8
|
%
|
|
回弹率 ASTM F36A (min)
|
55
|
%
|
|
KLINGER 热压缩实验 50 MPa 200°C
|
||
|
厚度减少 23°C
|
10
|
%
|
|
厚度减少 200°C
|
25
|
%
|
|
密封性 DIN 28090-2
|
0.04
|
mg/sm
|
|
气体泄露 DIN 3535/6
|
0.4
|
ml/min
|
|
应力松弛 DIN 52913
|
||
|
(16h, 175°C, 50 MPa)
|
26
|
MPa
|
|
厚度增加 ASTM F146
|
||
|
ASTM Oil No. 3 (5h/150°C)
|
5
|
%
|
|
ASTM Fuel B (5h/20°C)
|
7
|
%
|
|
密度
|
1.75
|
g/cm3
|
注: 采用通用的非石棉垫片测试方法测试。
|
|
KLINGER PT 图
|
|
注意： KLINGER PT 图仅提供设计指导 – 没有压力/温度限制，具体参考 KLINGER expert 垫片设计软件。
1. 在化学介质适用的情况下，可以确认满足你的使用条件。
2. 在化学介质适用的情况下，正常满足你的使用条件除非在蒸汽中应用，你需要得到KLINGER的确认。.
3. 所有使用条件均需要得到KLINGER的确认。.
|
