HTS单座调节阀的简单介绍
HTS单座调节阀阀芯采用上导向结构，阀结构紧凑,有呈S流线型的通道,使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜执行机构
HTS单座调节阀的详细信息

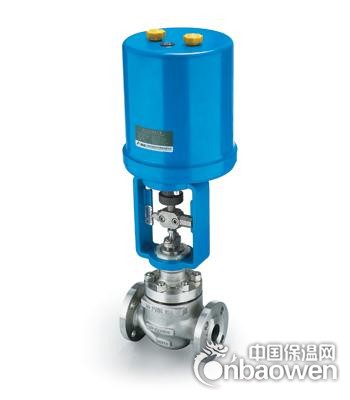

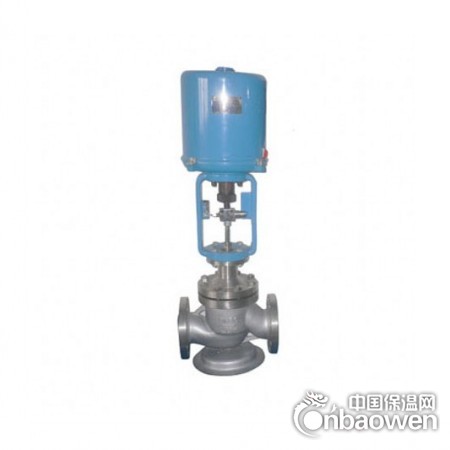

产品概述
HTS单座调节阀阀芯采用上导向结构，阀结构紧凑,有呈S流线型的通道,使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
主要技术参数和性能指标
1、阀体
|
阀体型式 |
直通单座铸造球形阀 |
|
|
公称通径DN（mm） |
20、25、40、50、65、80、100、150、200mm |
|
|
公称压力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
|
|
连接型式 |
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW |
|
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
|
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
|
|
压盖型式 |
螺栓压紧式：填料 |
|
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
|
上阀盖型式 |
常温型（P） |
-17～+230℃ |
|
伸长Ⅰ型（E1） |
-45～-17℃、+230～+566℃ |
|
|
伸长Ⅱ型（E2I） |
-100～-45℃ |
|
|
伸长Ⅱ型（E2W） |
-196～-100℃ |
|
|
注： |
工作温度不准超过各种材料的允许范围。 |
|
2、 阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
|
高容量流量特性 |
金属阀座 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
|
软阀座 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
|
|
高精度流量特性 |
金属阀座 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
|
软阀座 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
|
|
材 料 |
不锈钢（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L） 或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
|
|
注： |
关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图 |
|
3、 执行机构
|
型 式 |
LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 |
|
|
膜片材料 |
乙丙橡胶夹尼龙布、 弹簧范围 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
|
供气压力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型） |
|
|
气源接口 |
Rc1/4" |
|
|
环境温度 |
-30～+70℃ |
|
|
阀作用型式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
