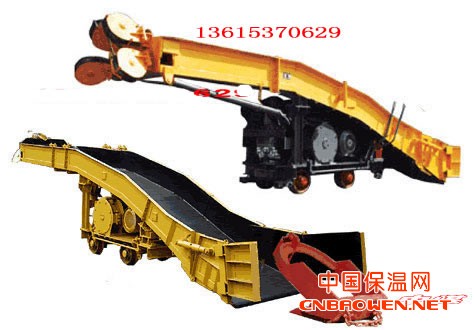

耙斗装岩机

P-15B耙斗装岩机

P-30B耙斗装岩机

P-90B耙斗装岩机

PB系列耙斗装岩机具有效率高、结构紧凑、应用范围广等特点。用于巷道掘进中配合矿车进行装岩。不仅可以在30°以下上山、下山巷道装岩，还可以进行掘进工序的平行作业，提高掘进速度，是实现巷道掘进机械化的主要机械设备之一。

PB系列耙斗装岩机技术性能表

 项　　目   单　位    绞车型号

                 P-15B(A) P-30B(A)  P-60B(A)

耙斗容积 m3        0.15          0.30      0.60

技术生产率  m 3/h   15-30    35-50  75-105

轨距mm            600  600\762\900  600\762\900

主绳牵引力KN 7.2-10.4    12.3-18.5  23.3-32.7

主绳牵引速度m/s0.9-1.4   0.85-1.22  0.97-1.35

钢绳直径 mm           12.5   12-15  15

容绳量     m           56  85-75  105

电动机功率/转速     kw/(rpm)  11/1450    17/1460    30/1470

电动机工作电压      v    380/660  380/660    380/660

外形尺寸       长   mm     5500   6110   6800

                宽  mm     1170   1305   1850

                高  mm     1800   2000   2350

总重量     kg          2500  4750   6500
