一、简介与用途：
二三层胶是目前国内外选用聚乙烯塑料对埋地输油、输气、给排水
钢质管道2PE外防腐结构的底胶层，3PE外防腐结构的中间粘接层。我公司
依据中石油天然气行业标准SY/T0413-2002生产的二三层胶为当前国内专利
新工艺，新技术。自投放市场以来，深得广大用户好评，并为多项优良工程
奠定下坚实的基础。实践证明该产品各项技术指标优良，质量稳定，与各种
聚乙烯塑料和环氧煤粉末涂层粘接良好，匹配优异。
二、产品特性：
1. 其活性基团能和环氧树脂形成化学键结合，并能和钢基材形成极性的分子间力结合，其聚烯烃主体能和聚乙烯层形成均相熔融结合，因此形成极高的粘接强度。
2.具有良好的物理机械性能、电绝缘性能、抗蠕变性能。
3.具有热塑性塑料相同的加工工艺性能，可挤出包覆、侧向缠绕，也可制成粉末进行喷涂作业。
三、技术指标：
|
序号
|
项 目
|
单位
|
指标
|
实测值
|
检测标准
|
|
|
01
|
外观
|
∕
|
均匀颗粒
|
均匀颗粒
|
∕
|
|
|
02
|
密度
|
g/cm³
|
0.92～0.95
|
0.94
|
GB/T4472-84
|
|
|
03
|
熔体指数（190℃，2.16kg）
|
g/10min
|
≥0.5
|
1.25
|
GB/T3682-89
|
|
|
04
|
维卡软化点
|
℃
|
≥90
|
109
|
GB/T1633-79
|
|
|
05
|
脆化温度
|
℃
|
≤-50
|
<-50
|
GB/T5470-85
|
|
|
06
|
拉伸强度
|
MPa
|
≥18
|
29
|
GB/T1040-79
|
|
|
07
|
断裂伸长率
|
%
|
≥600
|
800
|
GB/T1040-79
|
|
|
08
|
体积电阻率
|
Ω·m
|
≥1×1013
|
4.2×1013
|
GB/T1410-89
|
|
|
09
|
电气强度
|
Mv/m
|
≥25
|
32
|
GB/T1408.1-89
|
|
|
10
|
剥离强度
|
25℃
|
N/cm
|
≥100
|
≥165
|
GB/T2792-81
|
|
50℃
|
N/cm
|
≥70
|
≥165
|
GB/T2792-81
|
||
四、使用工艺：

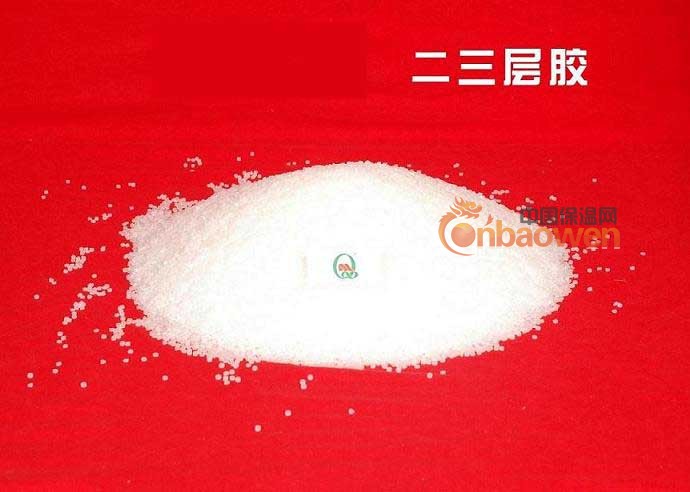

1. 二三层胶外观通常是均匀的白色塑料颗粒，具有热塑性塑料的工艺性能，可用通用塑料成型设备加工。
2．二三层胶适用于2PE 、3PE防腐结构的挤出缠绕工艺和挤出包覆工艺。也可制成粉末用于粉末喷涂。
3．二三层胶挤出加工推荐工艺参数：
温度：加料段150℃-170℃、机头190℃-200℃、压缩段170℃-180℃、适配器200℃-230℃、均化段180℃-200℃、口模190℃-230℃
挤出机螺杆转速：应根据挤出机的螺杆结构、螺杆长径比、口模系数、熔膜延伸长度（口模与钢管距离）、配套设备、加工速度等条件设定和调整。
4．二三层胶用于2PE防腐结构时，推荐钢管加热温度在200℃-230℃间调整。
5．二三层胶用于3PE防腐结构时，钢管加热温度应根据配套环氧粉末的凝胶化时间确定。推荐钢管加热温度在150℃-200℃间调整。
五、包装、运输、储存：
1．包装选用纸塑复合袋，25㎏/袋。
2．运输、储存及使用过程中：防潮、防油污、防酸碱、防阳光暴晒，注意明火。
3．保质期限12个月。
