镁钙砖

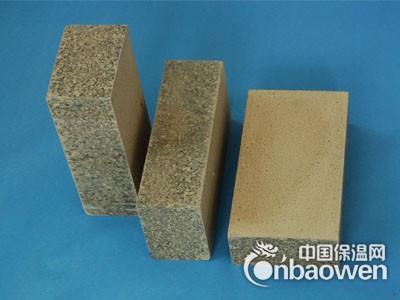

       镁钙砖又称高钙镁砖。以方镁石为主晶相，以硅酸三钙为次晶相的镁质耐火材料。含MgO80%～87%，CaO6%～9%，CaO/SiO2比在 2.2～3.0之间。其显显结构特征为方镁石与硅酸二钙及硅酸三钙直接接触，低共熔物（4CaO·Al2O3·Fe2O3成细脉状填充于硅酸二钙和硅酸三钙的晶隙间。气孔率低。荷重软化开始温度一般高于1700℃，抗碱性渣性能良好。但抗热震性较差。以钙镁砂为原料，经粉碎、配料、混炼、成型后，在1550～1600℃高温下烧成。可用于炼钢侧吹转炉风眼处、平炉炉顶和吹氧转炉上等处。

       镁钙砖是以MgO和CaO为主要化学成分的碱性复合耐火制品，包括白云石砖和镁质白云石砖。镁钙砖具有优良的使用性能，尤其具有净化钢水性能是其他类耐火材料所不具备。因此，镁钙砖被大量地应用于AOD炉、VOD炉和LF炉等精炼设备上，并取得了良好的使用效果。


       镁钙砖有七大性能，分别为耐高温性能、抗渣性能、抗剥落性能、耐磨性能、净化钢水的性能、抗水化性能。

       随着我国不锈钢和各种洁净钢产能不断扩大，各种镁钙砖需用量也将不断增加。为今后更好的生产和使用镁钙砖，为我国炼钢工业及其他高温工业服务，对镁钙砖使用性能进行分析和讨论，详细了解和认识镁钙砖使用性能及其影响因素是很有必要的。
