TF套筒阀

TF 套筒阀，一般用于沉淀池排泥井中进行池外排泥，由于其结构为内外伸缩套筒，故亦可用于配水井或出水井中调节水位，例如：单管吸泥机出泥，气浮出水等，一般由碳钢或不锈钢制成。 特点 1、开度可调，能实现同规格不同排量。 2、自带导向，操作力小。 3、密封性能好，使用经济。 4、若配套电动启闭机可实现自动控制。 安装注意事项： 1、 安装时管道配对法兰必须与阀门上的法兰吻合（法兰要求按国家标准配6公斤或10公斤压力） 2、安装时启闭机与阀门保特垂直（偏差应小于3%） 3、特点 序号 零件名称 材质 1 启闭机 （手动、气动、电动、电液动、液动） 标准品 2 导向杆 316 3 丝杆、接杆 316 4 吊耳 316 5 阀体 316 6 阀芯 316 7 平台支架 碳钢 8 止水胶圈 硅橡胶 4、 使用环境 使用介质 清水、污水、海水等介质 适用温度 ≤80℃ 工作水头 正向≤10m-H2O;反向≤2m-H2O

1/4

一、 产品用途： 铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。本系列闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。 二、产品结构特点和工作原理： 1.铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。 2.通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。 3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。 4.品种规格齐全，适应性广。 5.与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。 三、主要技术性能参数： 1.型号与规格： 圆形闸门：明杆式 ZMY DN300～DN1500mm 2.铸铁镶铜闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）最大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。 h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。 四、主要零部件材质及执行标准： 零部件名称 材质 材质标准 闸板 灰铸铁、球铁、不锈钢 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 门框 灰铸铁、球铁、不锈钢 导轨 灰铸铁、球铁、不锈钢 密封面 锡青铜 丁腈橡胶 GB1176-87 或GB12225-89 楔块 锡青铜、丁腈橡胶 传动螺杆 不锈钢 GB1220-84 吊块螺母 铝铁青铜ZCuA110Fe3 GB1176-87 紧固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84 五、主要外形连接尺寸： 单位：mm 型号 通径DN A A1 B B1 C D1 E H b φd 4-φd1 ZMY-300 300 407 300 150 75 200 320 44 562 20 16 4-φ22 ZMY-400 400 524 400 206 122 256 420 51 750 25 20 4-φ25 ZMY-500 500 644 500 236 135 312 520 60 870 25 20 4-φ25 ZMY-600 600 764 600 255 152 368 620 60 983 25 20 4-φ26 ZMY-700 700 884 700 280 158 430 724 74 1262 30 25 4-φ28 ZMY-800 800 984 800 280 158 478 824 74 1392 30 25 4-φ28 ZMY-900 900 1105 900 340 170 525 928 105 1750 30 25 4-φ32 ZMY-1000 1000 1205 1000 370 190 590 1030 110 1828 35 30 4-φ32 ZMY-1200 1200 1425 1200 405 220 695 1232 115 2182 35 30 4-φ32 ZMY-1500 1500 1766 1500 425 225 840 1536 115 2933 80 30 4-φ32

2/4

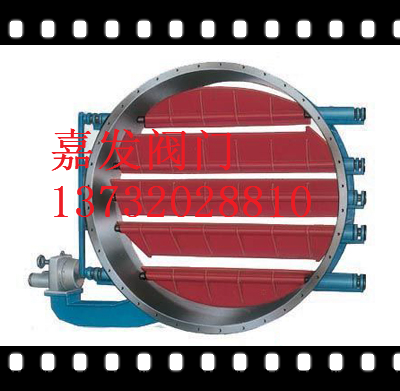

方形百叶阀价格：600.00元/台 型号： 产品型号：FDBD FSBD 规格：200*200-3000*3000 品牌：杰亿阀门 产品参数：可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。 产品名称：方形百叶阀，方形多叶蝶阀 产品规格：200*200-3000*3000 公称压力：0.1MPa 适用温度≤300°C 泄 漏 率：普通型≤3% 低泄漏率≤1% 适用介质：空气、 烟气、含粉尘气体、可燃性气体等联系电话：15858526603 方形多叶蝶阀是专门为通风环保除尘管道设计的。可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。矩形多叶蝶阀广泛适用于冶金、矿山、水泥、化工、发电等行业的通风除尘及环境保护。具有重量轻、流阻小、结构简单、启动灵 活等特点。 方形百叶阀价格：600.00元/台 型号： 产品型号：FDBD FSBD 规格：200*200-3000*3000 品牌：杰亿阀门 产品参数：可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。 产品名称：方形百叶阀，方形多叶蝶阀 产品规格：200*200-3000*3000 公称压力：0.1MPa 适用温度≤300°C 泄 漏 率：普通型≤3% 低泄漏率≤1% 适用介质：空气、 烟气、含粉尘气体、可燃性气体等联系电话：15858526603 方形多叶蝶阀是专门为通风环保除尘管道设计的。可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。矩形多叶蝶阀广泛适用于冶金、矿山、水泥、化工、发电等行业的通风除尘及环境保护。具有重量轻、流阻小、结构简单、启动灵 活等特点。 方形百叶阀价格：600.00元/台 型号： 产品型号：FDBD FSBD 规格：200*200-3000*3000 品牌：杰亿阀门 产品参数：可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。 产品名称：方形百叶阀，方形多叶蝶阀 产品规格：200*200-3000*3000 公称压力：0.1MPa 适用温度≤300°C 泄 漏 率：普通型≤3% 低泄漏率≤1% 适用介质：空气、 烟气、含粉尘气体、可燃性气体等联系电话：15858526603 方形多叶蝶阀是专门为通风环保除尘管道设计的。可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。矩形多叶蝶阀广泛适用于冶金、矿山、水泥、化工、发电等行业的通风除尘及环境保护。具有重量轻、流阻小、结构简单、启动灵 活等特点。 产品名称：方形百叶阀，方形多叶蝶阀 产品规格：200*200-3000*3000 公称压力：0.1MPa 适用温度≤300°C 泄 漏 率：普通型≤3% 低泄漏率≤1% 适用介质：空气、 烟气、含粉尘气体、可燃性气体等联系电话：15858526603 方形多叶蝶阀是专门为通风环保除尘管道设计的。可用于通风除尘管路上作通风、调节设备之用。具有结构短、重量轻、流阻小、启闭灵活、维修方便等特点。矩形多叶蝶阀广泛适用于冶金、矿山、水泥、化工、发电等行业的通风除尘及环境保护。具有重量轻、流阻小、结构简单、启动灵 活等特点。

3/4
