2.1乳液的选择
作为外墙外保温系统的饰面涂料,涂膜应具有优异的弹缩性、防水性、耐老化性、耐沾污性和一定的透气性能。因此,作为弹性金属闪光乳胶漆成膜物的乳液,除必须具有上述综合性能外,还要求涂膜致密性好、透明度高、附着力强、耐水性优、光泽度高、对效应颜料润湿亲合性好等,能凸显出强烈的金属闪光效果。本试验选用了3种国外知名公司生产的弹性乳液作基料,在其他因素不变的前提下,只改变弹性乳液品种,分别制备出3种金属闪光乳胶漆,并对其主要性能进行比较,结果见表3。

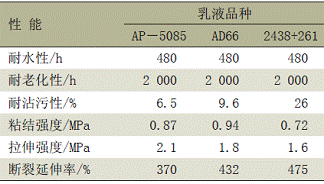

表3不同乳液品种对金属闪光乳胶漆性能的影响
点击此处查看全部新闻图片
由表3数据可知,本试验选用的三种弹性乳液制备的乳胶漆,其涂膜在耐水性、耐老化性方面均很优秀,在检验时间范围内表现无差别,但是在耐沾污性和涂膜的拉伸强度两项指标中,以乳液AP-5085最优,AD66次之,2438+261最差。虽然在涂膜断裂延伸率指标上AP-5085略低于AD66,但是370%的延伸率足可以遮蔽基层“活”裂缝的变形量,因此,本试验选用AP-5085作基料,由于该乳液采用了无皂化聚合工艺,使用了特殊的亲水性官能团,使乳液粒子表面存在着有效的亲水官能团,从而使耐水性与湿润性同时并存[3]。亲水性的涂膜表面能够使水的接触角变小,同时提高水的润湿性,使附着在涂膜表面的亲水、亲油性污染物均容易被雨水冲洗掉,从而保持墙面清洁。
2.2金属闪光颜料的选择
用于外墙涂料的金属闪光颜料,主要包括铝粉、铜粉、珠光粉及一些干涉性颜料,目前,在水性金属闪光涂料中主要采用铝粉浆和珠光颜料做金属闪光材料。以铝粉浆制备的金属闪光漆,虽然具有优异的装饰性和持久保护功能,但是也存在着许多不足之处。云母珠光钛颜料是以天然云母薄片为基料,在其表面沉积一层折光指数比云母高得多的透明金属氧化物(如TiO2、Fe2O3)而制成。当光线入射在折光不同的透明界面上时,发生多次折射、反射及部分吸收、穿透作用时,产生光的干涉现象,从而产生珠光般的色彩[4]。以金红石型TiO2包覆的云母珠光颜料,具有优异的耐候性、耐酸耐碱性、耐旋光等特性,在水性涂料体系中有很好的分散性,且价格便宜,原料来源广泛,色彩丰富,更符合我国的国情。在试验中发现,珠光颜料的粒径大小对涂膜的遮盖力、闪光性、珠光效果及鲜映性直接相关,其相关性见表4。
