云母珠光钛粉由于其三维尺寸径厚比(约50)和普通颜料相差较大,其密度大,在涂料中易沉淀,在涂膜干燥过程中片状颜料容易滑动,由此易产生堆积现象,影响涂膜的质感和闪光效果,因此,防沉和定向对金属闪光漆涂膜的效果尤为重要。能够改进防沉和定向的助剂有:羧甲基醋酸丁酸纤维素酯(CMCAB)、改性膨润土、改性蜡乳液、高触变丙烯酸增稠剂、气相SiO2及防流挂树脂等。CMCAB对铝粉的定向排列效果很好,但是对珠光颜料的定向排列效果欠佳,故不予采用。改性蜡乳液的比重较小,具有上浮作用,可在一定程度上减缓珠光颜料的沉降速度,同时还对珠光颜料有一定的分散性,防止颜料聚结,在成膜过程中它能够帮助珠光颜料有序排列、定向整齐,提高涂膜的光泽和闪光效果。水性有机膨润土具有触变和增稠作用,可防止涂料贮存时的颜料沉降和施工时产生流挂现象,同时辅助固定片状颜料,防止颜料滑动或反转。由于金属闪光漆在施工时多用喷涂方法,需要金属漆具有一定的假塑性,在喷涂剪切作用下涂料变稀,有利于形成细雾状涂布,因此选用假塑性HEUR增稠剂,如罗门哈斯的RM-8W,并配合流平剂RM-2020一起使用。本试验选用了改性蜡浆、有机膨润土、HEUR增稠剂和纳米SiO2,通过材料供混、插层、交联反应形成立体网络结构,来改善涂料防沉降、防流挂性,促进颜料的定向排列及涂膜的流平性。改性蜡浆共分三种：(1)改性聚乙烯/醋酸乙烯蜡浆A如Brk公司的526；(2)改性聚乙烯蜡浆B如Aquacer507和840；(3)触变防沉聚酰胺蜡浆C如DisparlonAQ600和580。在试验配方中,固定其他因素不变,只改变改性蜡浆的品种,参照产品说明书用量制备的金属闪光乳胶漆并对涂膜性能进行对比,见表6。

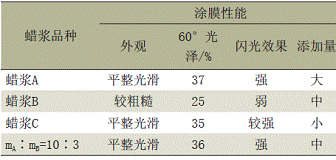

表6改性蜡浆对涂膜性能的影响对比
点击此处查看全部新闻图片
由表6可知,在基础配方中添加不同品种的改性蜡浆对提高涂膜的外观、光泽度、闪光效果的作用不同,以蜡浆A效果最好,但是用量必须足够大(6%～10%)；蜡浆B因效果欠佳而被弃用；蜡浆C对涂膜的改进作用仅次于A,但是需用量较小(0.5%～2%),将蜡浆A与C以10∶3(质量比)的比例混用取得了极好效果。蜡浆的加入还能提高涂膜的防水性和耐沾污性。
