按设定养护方案养护，至指定龄期对试件进行粘结强度试验，所得试件试验数据见表
1及图1。

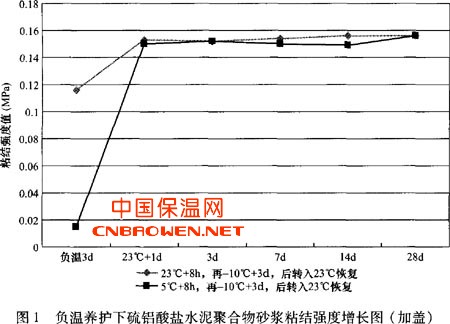

从图1可以看出，成型后试件在8h内不同温度养护对于负温下的强度有很大影响。
先放人常温23 OC养护8h，负温-IOoC养护3d后的强度为0．116MPa，能达到国家标准值；若成型后先放人低温5℃养护8h再负温3d养护，强度仅为0．015MPa。但转入23℃正温恢复后两种情况下的试件恢复强度和恢复规律基本一致，即23℃恢复1 d，试件粘结强度分别为0．153MP和0．15MPa，远远超过国家标准值，龄期28d时，粘结强度达到0．156MPa左右，且聚苯板界面完全破坏。
从实验数据中可以看出，负温养护后，再正温恢复，强度恢复得很好，结构内部并未受到损坏，从这一规律还可以得出，对于快硬硫铝酸盐水泥聚合物砂浆来讲，早期8h养护温度对粘结强度发展至关重要，在实际工程中应加强养护温度的控制。
|
再转入 |
再转入 |
||||
|
养护龄期 |
粘结强度 ／MPa |
破坏面积 (％) |
养护龄期 |
粘结强度 ／MPa |
破坏面积 (％) |
|
负温3d后解冻2h |
0.116 |
O |
负温3d后解冻2h |
0.015 |
0 |
|
|
O．153 |
100％ |
|
0.150 |
100％ |
|
3d |
0.152 |
100％ |
3d |
0.152 |
100％ |
|
7d |
O．154 |
100％ |
7d |
0.150 |
100％ |
|
14d |
0.156 |
100％ |
14d |
0.144 |
100％ |
2．2 负温下普通硅酸盐水泥聚合物砂浆的粘结性能

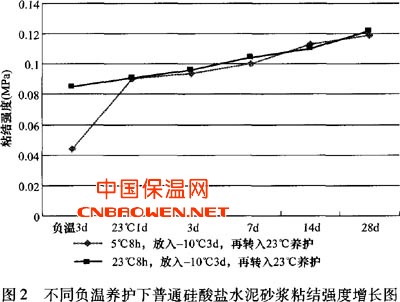

按试验养护条件对普通硅酸盐水泥聚合物砂浆进行了粘结性能试验，结果见表2及图2。
表2 普通硅酸盐水泥聚合物砂浆粘结强度
|
5℃养护8h，放人一lO℃中养护3d 再转入23℃养护 |
23％养护8h，放入一10％中养护3d 再转入23℃养护 |
||||
|
养护龄期 |
粘结强度 ／MPa |
破坏面积 (％) |
养护龄期 |
粘结强度 ／MPa |
破坏面积 f％) |
|
负温3d解冻2h后 |
0.044 |
0 |
负温3d解冻2h后 |
0.085 |
0 |
|
23℃恢复1d |
0.090 |
0 |
23℃恢复1d |
0.091 |
0 |
|
3d |
0.094 |
0 |
3d |
0.096 |
O |
|
7d |
O．100 |
O |
7d |
0.104 |
0 |
|
14d |
0.113 |
0 |
14d |
0.1lO |
O |
|
28d |
0.119 |
O |
28d |
0.122 |
O |
3结果分析
(1)图1数据显示硫铝酸盐水泥聚合物砂浆受冻时的粘结强度受初始养护温度影响很大。在23℃养护8h，由于硫铝水泥的早强性，硫铝水泥聚合物砂浆早已完成终凝，已获得足够的初始强度，聚合物膜已形成，所以在负温下砂浆保持了较高的粘结强度。而在5℃养护8h，由于养护温度过低，砂浆的凝结速度减慢，在受冻前并未获得足够的初始强度，聚合物成膜也不完全，转至负温养护时，水泥的水化和聚合物的成膜也基本处于停止状态，此时砂浆本体的强度非常低，导致粘结强度很低。但转入23℃恢复后，粘结强度较好，可见持续的负温并未对强度的恢复产生负面影响。
(2)对于普通硅酸盐水泥聚合物砂浆，初始养护温度对抹面砂浆粘结强度有较为明显的影响，抹面砂浆受冻前若在较高的正温下养护，可获得一定的初始强度。在敞开状态下，水分蒸发较快，导致聚合物一部分成膜，此时水泥水化也产生一定的强度。
(3)对于普通硅酸盐水泥，初始养护温度无论是高还是低，负温养护3d时粘结强度均为零。
4结论
(1)聚合物砂浆粘结强度随养护温度降低而降低，早期8h养护温度条件对负温受冻下的强度发展较为重要。
(2)对聚合物砂浆而言，早期负温受冻后，若能转为正常温度养护，其粘结强度可得到恢复。
(3)快硬硫铝酸盐聚合物砂浆负温养护下粘结强度高于普通硅酸盐水泥聚合物砂浆粘结强度。冬季施工时，建议使用快硬硫铝酸盐水泥聚合物砂浆。
