WSJ 粘钢型建筑结构胶是以高分子材料为主体的无溶剂型双组分结构粘接剂。主要应用于外粘钢板加固技术中。其主要作用是通过粘结面新老结构间的剪切作用力的传递来达到新老结构联合工作的效果，以提高荷载承载能力，并增加新的使用功能。WSJ 粘钢型建筑结构胶1999年通过湖北省科学技术成果鉴定，并获得2000年湖北省科技进步奖。满足GB50367-2006中外粘钢/外粘型钢用胶粘剂用A级胶的性能标准指标。WSJ粘钢型建筑结构胶已有十多年的实际工程应用历史，使用效果良好。

1、反应型胶粘剂，A、B组份的开环加成反应,形成极性很强的氢键，表现出较高的粘结强度；良好的韧性、剥离强度和冲击性能；

2、弹性模量与混凝土接近，能有效的传递剪切力；

3、放热峰平稳、耐湿热老化性好；

4、有一定的触变性,立面、仰面施工不流淌。

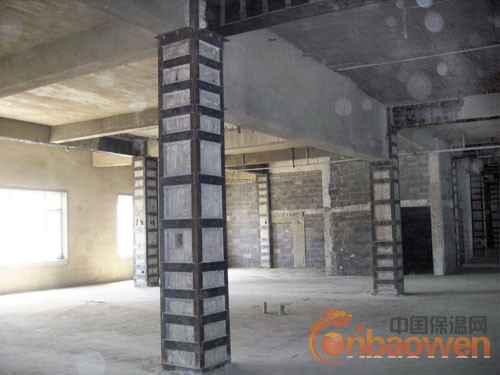

1、混凝土构件、砖石构件和木构件粘贴钢板加固粘结材料；

2、混凝土破损面修补、找平；

3、大理石、花岗石、磁砖粘结安装；

4、各种金属、木制品、瓷器、橡胶、玻璃和部分塑料的修补与粘结。

 WSJ  粘钢型建筑结构胶性能指标

胶 体 性 能	抗拉强度（MPa）	≥30	粘 结 能 力	钢－钢拉剪强度标准值（MPa）	≥15
	受拉弹模（GPa）	≥3.5		钢－钢不均匀扯离强度（kN/m）	≥16
	抗压强度（MPa）	≥65		钢-钢粘结抗拉强度（MPa）	≥33
	抗弯强度（MPa）	≥45，不呈脆性破坏		与混凝土的正拉粘结强度（MPa）	≥2.5（混凝土破坏）
	伸长率（%）	≥1.3	固体含量（%）		≥99

                      注：老化性能：人工加速老化试验90d，其室温下钢-钢拉伸抗剪强度降低率不大于10%。

                              毒性检验：固化物符合实际无毒卫生等级要求。

1、施工流程

混凝土和钢件表面处理→固定构件的选择及制作→配制WSJ 粘钢型建筑结构胶→涂敷胶粘剂及粘贴钢板→固定、加压、固化→拆除固定加压构件→质量检验→表面防护、防腐处理→交工验收

2、施工工序

①粘接面处理：混凝土表面用角磨机打磨直至露出新面，并将灰尘清除干净；钢板用角磨机打磨粗化。

②固定构件的制备：根据加工工艺要求和不同部位的粘贴情况，选择不同的固定方法。

③调胶：首先将A、B组份分别搅拌均匀，然后再把A、B两组份按重量比3:1倒入容器，用电动搅拌器或其它棒材进行匀速搅拌，直到呈色一致为止，一般一次调胶以6-10kg为宜。④粘接：把搅拌均匀的胶，涂刮到被粘物表面,一般胶层厚2mm，中间厚两边薄，然后进行粘接并加压，使胶从四周溢出。24小时后，可卸出加压和固定设施。

⑤对被粘物及施工质量进行检查，进行表面防腐处理和其它的修饰处理。

配合比：A：B=3：1。

用量：每平方米5-7kg左右。

1、包装：28kg/组。

2、本品应在阴凉、干燥处储存，储存期12个月。若超过12个月，则应按GB50367-2006中外粘钢/外粘型钢用胶粘剂用A级胶的性能标准指标检测，如各项物理力学性能达到标准要求，则仍可继续使用。

3、本品为安全无毒、非易燃物质，可满足民航、铁路等运输部门的运输要求。
