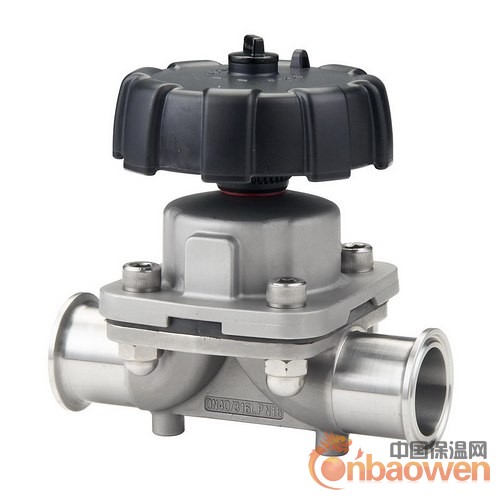

GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
阀门适用的工作介质为空气及非腐蚀性气体。
卫生级管件http://www.bldvt.com
卫生级蝶阀http://www.chaofeivalvetube.com
卡箍http://www.wzkggj.cn
不锈钢弯头http://www.zj-bld.com
|
适用范围(Pa) |
105～1.3x10-4 |
|
阀门漏率(Pa.L/S) |
≤1.3x10-4 |
|
介质温度（℃） |
-25～+80(密封材料为丁腈橡胶) |
|
安装位置 |
任意 |
活套法兰连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
n-ΦC |
法兰标准 |
|
GM-10 |
10 |
46 |
36 |
55 |
75 |
75 |
4-Φ6 |
JB919 |
|
GM-25 |
25 |
70 |
55 |
90 |
115 |
120 |
4-Φ7 |
GB/T6070 |
|
GM-40 |
40 |
100 |
80 |
100 |
132 |
150 |
4-Φ9 |
|
|
GM-50 |
50 |
110 |
90 |
100 |
157 |
180 |
4-Φ9 |
快卸法兰(KF)连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
ΦW |
H |
L |
法兰标准 |
|
GM-10/KF |
10 |
30 |
12.2 |
55 |
75 |
75 |
GB4892 |
|
GM-25/KF |
25 |
40 |
26.2 |
90 |
115 |
100 |
|
|
GM-40/KF |
40 |
55 |
41.2 |
100 |
132 |
150 |
|
|
GM-50/KF |
50 |
75 |
52.2 |
100 |
157 |
180 |
/ |
焊接式连接及外形尺寸
|
型号 |
通径(DN) |
ΦD |
ΦW |
H |
L |
|
GM-10-H(Ⅰ) |
10 |
19 |
55 |
75 |
150 |
|
GM-25H(Ⅰ) |
25 |
32 |
90 |
115 |
200 |
|
GM-40H(Ⅰ) |
40 |
45 |
100 |
132 |
240 |
|
GM-50H(Ⅰ) |
50 |
57 |
100 |
157 |
240 |
|
GM-10H(Ⅱ) |
10 |
9 |
55 |
75 |
150 |
|
GM-25H(Ⅱ) |
25 |
19 |
90 |
115 |
200 |
