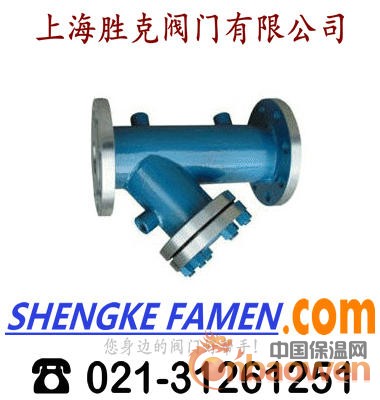

Y型保温过滤器
|
 |
| 保温过滤器相关产品 |
| 锻钢Y型保温夹套过滤器 |
| Y型保温过滤器 |
Y型保温过滤器的概述
BGL41H保温Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。过滤器适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。
Y型保温过滤器主要技术参数
|
型号 |
连接形式 |
公称压力MPa |
试验压力MPa |
工作压力MPa |
壳体材料 |
过滤网材料 |
适用介质 |
|
BGL41H-10 |
法兰 |
1.0 |
1.1 |
1.0 |
灰铸铁 |
1.1 |
水、油和气等 |
|
BGL41H-16 |
法兰 |
1.6 |
1.76 |
1.6 |
球墨铸铁 |
1.76 |
|
|
BGL41H-26 |
法兰 |
2.5 |
2.75 |
2.5 |
碳钢 |
2.75 |
Y型保温过滤器执行标准
设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928
Y型保温过滤器主要外形连接尺寸
|
口径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
|
BGL41H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
|
H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
|
声明：本文中所有文字、数据、图片均只适用于参考，如有改动恕不另行通知。Y型保温过滤器的具体参数、结构尺寸、价格等详情，请联系我们，电话：021-31261251。
