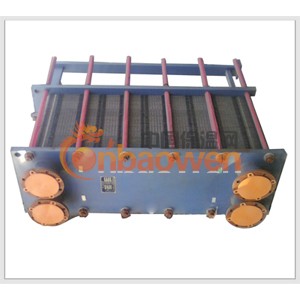

板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。 板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。两种介质的平均温差可以小至1℃，热回收效率可达99%以上。在相同压力损失情况下，板式换热器的传热是列管式换热器的3～5倍，占地面积为其的1/3，金属耗量只有其的2/3。因板式换热器是一种高效、节能、节约材料、节约投资的先进热交换设备。

        所以目前已广泛用于化工、石化、食品饮料、机械、集中供热、冶金、动力、船舶、造纸、纺织、医药、核工业和海水淡化及热电联产等工业领域，可满足各类冷却、加热、冷凝、浓缩、消毒和余热的回收等工艺的要求。二、结构 板式换热器由固定压紧板、板片、垫片、法兰、接管、上导杆、中间隔板、滚动装置、活动压紧板、前支柱、螺母、夹紧螺栓、上导杆等组成。三、主要零件材料换热板片：AISI304、321、316L；TAi；N6；Ti-0.2Pd；HC-276 或根据用户要求。密封垫片：丁晴橡胶，三元乙丙橡胶，氟橡胶，硅橡胶等。拉紧螺栓：优质碳素钢（镀锌、镀铬）、不锈钢。接口与法兰：普碳钢，不锈钢或根据用户要求选用与板片相同的材质。夹紧板：碳钢、不锈钢、包不锈钢。四、流程根据工艺需要，可将板式换热器若干流道并联成一组，又将并联的组串联在一起，形成冷热介质的通道，这叫做板式换热器的“流程组合”。

        选择板式换热器流程组合的依据，是根据工艺条件计算，来选用单流程或多流程。流程数为1的流程组合称之谓单流程；程数为2以上的流程组合，称之为多流程。
