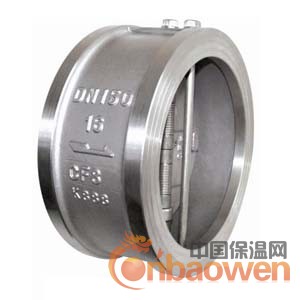

H76W不绣钢对夹止回阀应用范围：
H76W不绣钢对夹止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
H76W不绣钢对夹止回阀产品介绍：
针对国内传统使用的H44型法兰连接旋启式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H76对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。
对夹双瓣旋启式止回阀与法兰单瓣旋启式止回阀的对比：
|
结构形式 |
H76型对夹双瓣旋启式止回阀 |
H44型法兰单瓣旋启式止回阀 |
|
水锤压力 |
水锤压力小，阀瓣行程短、并有弹簧辅助关闭、关阀速度快 |
水锤压力很大，阀瓣行程长，需要较长的关闭时间 |
|
H76型的水锤压力只有H44型的1/2～1/5 |
||
|
尺寸和重量 |
结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能大量节约材料、降低成本 |
结构长度很长，体积笨大，重量很重 |
|
H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 |
||
|
流体阻力 |
流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小 |
流体阻力小，流体阻力系数ζ为1.3～3，但在低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
|
安装 |
可水平安装或垂直安装，重量轻，不必为阀门设置支座 |
可水平安装或垂直安装，大口径阀门重量重，需设置支座 |
|
开启压力 |
开启压力很小，阀瓣在很小的压差下就能完全打开 |
开启压力较大，阀瓣在较大的压差下才能完全打开 |
|
可靠性 |
阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高 |
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
H76W不绣钢对夹止回阀标准规范：
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113 压力温度等级：
GB/T 12224-2005 试验检验标准：
GB/T 13927-2008 H76W
不绣钢止回阀结构特点：
1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。
