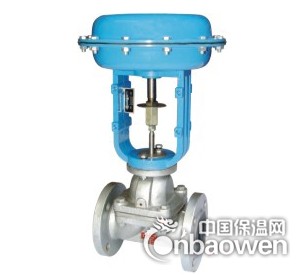

进口气动薄膜调节阀

进口气动薄膜调节阀产品概述

气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

进口气动薄膜调节阀产品特点：

顶底、层双导向双座调节阀，工作时稳定性好。

有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。

阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。

不平衡力小，允许使用压差较大。

执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

可调范围大，固有可调比为50%。

ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。

ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

进口气动薄膜调节阀主要技术参数

阀体、阀盖：HT200，

50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

填料：聚四氟乙烯，柔性石墨

波纹管：1Cr18Ni9Ti

填片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3弹簧：60SiMn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

软密封阀芯：增强聚四氟乙烯

执行机构

型 式：多弹簧式薄膜执行机构

ZP280B/K，ZP400B/K，ZP600B/K，ZP1000B/K

阀 作 用：正作用，反作用

弹簧量程：20～100KPa，40～200KPa

80～240KPa

供气压力：0.14～0.4MPa

信号接口：内螺纹M16×1.5（M10×1）

环境温度：-30℃～+70℃

附 件（根据要求配置）

定位器，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其它
