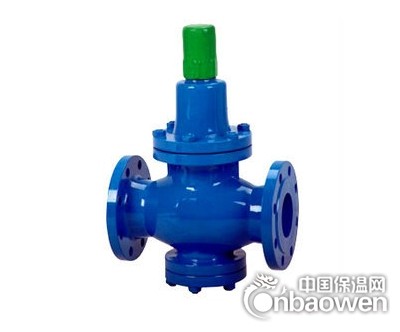

Y42X弹簧活塞式减压阀适用于民用建筑给水系统、热水系统、消防给水系统，还可用于工业和矿山的给水工程簧。适用于工作温度0℃～80℃的油、、空气和水管路上及高层建筑的冷热水和消防供水系统中，可取代常规分区水管，简化和节省系统的设备，降低工作造价。
二、Y42X弹簧活塞式减压阀主要技术参数和性能指标
|
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
|
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
|
渗漏量 |
0 |
||
|
工作温度 |
0℃-80℃ |
||
三、Y42X 弹簧活塞式减压阀选用原则
1、减压阀的进口压力波动应控制在进口压力给定值的80-105，如超过该范围水管减压阀的性能会受影响。
2、通常减压阀的阀后压力Pc 应小于阀前压力的0.5 倍即Pc<0.5P1。弹簧活塞式减压阀的每一档弹簧只在一定的出口压力范围内适用超出范围应更换弹簧。
3、在介质工作温度比较高的场合般选用先导式活塞式减压阀或先导式波纹管减压阀。
4、介质为空气或水液体的场合一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。
5、介质为蒸汽的场合宜选用先导活塞式减压阀或波纹管式减压阀。
6、为了操作、调整和维修的方便减压阀一般应安装在水平管道上。
四、Y42X 弹簧活塞式减压阀流量系数
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
五、Y42X 弹簧活塞式减压阀零件材料
|
零件名称 |
零件材料 |
|
阀体阀盖底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
六、Y42X弹簧活塞式减压阀外形尺寸(PN1.0-2.5)
|
公称通径DN |
外形尺寸 |
||
|
L |
H |
Hl |
|
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
七、Y42X 弹簧活塞式减压阀安装说明
1、应在连接管道检验合格后安装。安装前应将阀组上游管道冲洗干净。管道内不得残留有泥沙、石子、焊渣等杂物。并认真检查阀组各组件内部是否清洁。
2、安装时，给水减压阀组各组件上标示的流向应与管道水流方向一致。
3、应整机安装不得擅自拆卸阀体原装部件。
4、水平安装时其阀体呼吸孔应朝下或朝向侧面垂直安装时阀体呼吸孔口应设置于易观察、检查之方向。
5、前、后压力表表盘的安装可在阀组安装完成后进行。
6、活塞式减压阀的组件、附件与管道之间的连接和支架的设置应牢固。并在阀组安装完成后、现场调试前将阀组前、后控制阀处于关闭状态。
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
