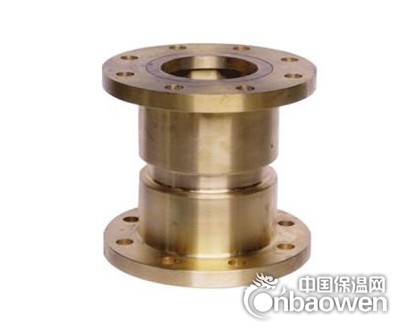

Y43X-10T/16T 型全铜比例式减压阀PN10～PN16是以法兰连接形式、活塞式结构形式，阀座密封面材料为橡胶，公称压力PN10～PN16，阀体材料为铜的固定比例式减压阀。主要结构由阀体、进口压盖、活塞、出口压盖及O 型圈、密封垫等零件组成。Y43X-10T、Y43X-16T 型全铜比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜，适用于清洁水和海水，不怕结垢和锈独。
二、Y43X-10T/16T全铜比例式减压阀主要性能参数
|
Y43X-10T、Y43X-16T 型全铜比例式减压阀主要性能参数 |
||||
|
型号 |
PN |
工作压力/ MPa |
适用温度/ ℃ |
适用介质 |
|
Y43X-10T |
10 |
1.0 |
≤90 |
水、气 |
|
Y43X-16T |
16 |
1.6 |
≤90 |
水、气 |
三、Y43X-10T/16T全铜比例式减压阀主要零部件材料
|
Y43X-10T、Y43X-16T 型全铜比例式减压阀零部件材料 |
|
|
型号 |
阀体材料 |
|
Y43X-10T |
全铜 |
|
Y43X-16T |
全铜 |
四、Y43X-10T/16T 全铜比例式减压阀产品外形及结构尺寸（PN10）
|
Y43X-10T 型全铜比例式减压阀外形及结构尺寸（mm） |
|||||||||
|
比例 |
DN |
D |
D1 |
D2 |
A1 |
b |
z×ød |
D3 |
A2 |
|
2:1 |
25 |
115 |
85 |
65 |
115 |
16 |
4×ø14 |
— |
— |
|
32 |
140 |
100 |
78 |
124 |
18 |
4×ø18 |
— |
— |
|
|
40 |
150 |
110 |
85 |
132 |
18 |
4×ø18 |
— |
— |
|
|
50 |
165 |
125 |
100 |
140 |
20 |
4×ø18 |
— |
— |
|
|
65 |
185 |
145 |
120 |
155 |
20 |
4×ø18 |
— |
— |
|
|
80 |
200 |
160 |
135 |
155 |
22 |
8×ø18 |
— |
— |
|
|
100 |
220 |
180 |
155 |
200 |
24 |
8×ø18 |
— |
— |
|
|
125 |
250 |
210 |
185 |
220 |
26 |
8×ø18 |
— |
— |
|
|
150 |
285 |
240 |
210 |
230 |
28 |
8×ø22 |
— |
— |
|
|
200 |
340 |
295 |
265 |
270 |
28 |
8×ø22 |
— |
— |
|
|
4:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×ø14 |
115 |
178 |
|
32 |
140 |
100 |
78 |
— |
18 |
4×ø18 |
140 |
188 |
|
|
40 |
150 |
110 |
85 |
— |
18 |
4×ø18 |
150 |
195 |
|
|
50 |
165 |
125 |
100 |
— |
20 |
4×ø18 |
165 |
205 |
|
|
65 |
185 |
145 |
120 |
— |
20 |
4×ø18 |
190 |
218 |
|
|
80 |
200 |
160 |
135 |
— |
22 |
8×ø18 |
205 |
225 |
|
|
100 |
220 |
180 |
155 |
— |
24 |
8×ø18 |
225 |
273 |
|
|
125 |
250 |
210 |
185 |
— |
26 |
8×ø18 |
260 |
308 |
|
|
150 |
285 |
240 |
210 |
— |
28 |
8×ø22 |
300 |
322 |
|
|
200 |
340 |
295 |
265 |
— |
28 |
8×ø22 |
365 |
358 |
|
五、Y43X-10T/16T 全铜比例式减压阀产品外形及结构尺寸（PN16）
|
Y43X-16T 型全铜比例式减压阀外形及结构尺寸（mm） |
|||||||||
|
比例 |
DN |
D |
D1 |
D2 |
A1 |
b |
z×ød |
D3 |
A2 |
|
2:1 |
40 |
150 |
110 |
85 |
132 |
18 |
4×ø18 |
— |
— |
|
50 |
165 |
125 |
100 |
140 |
20 |
4×ø18 |
— |
— |
|
|
65 |
185 |
145 |
120 |
155 |
20 |
4×ø18 |
— |
— |
|
|
80 |
200 |
160 |
135 |
155 |
22 |
8×ø18 |
— |
— |
|
|
100 |
220 |
180 |
155 |
200 |
24 |
8×ø18 |
— |
— |
|
|
125 |
250 |
210 |
185 |
220 |
26 |
8×ø18 |
— |
— |
|
|
150 |
285 |
240 |
210 |
230 |
28 |
8×ø22 |
— |
— |
|
|
200 |
340 |
295 |
265 |
270 |
30 |
12×ø22 |
— |
— |
|
|
4:1 |
25 |
115 |
85 |
65 |
— |
16 |
4×ø14 |
115 |
178 |
|
32 |
140 |
100 |
78 |
— |
18 |
4×ø18 |
140 |
188 |
|
|
40 |
150 |
110 |
85 |
— |
18 |
4×ø18 |
150 |
195 |
|
|
50 |
165 |
125 |
100 |
— |
20 |
4×ø18 |
165 |
205 |
|
|
65 |
185 |
145 |
120 |
— |
20 |
4×ø18 |
190 |
218 |
|
|
80 |
200 |
160 |
135 |
— |
22 |
8×ø18 |
205 |
225 |
|
|
100 |
220 |
180 |
155 |
— |
24 |
8×ø18 |
225 |
273 |
|
|
125 |
250 |
210 |
185 |
— |
26 |
8×ø18 |
260 |
308 |
|
|
150 |
285 |
240 |
210 |
— |
28 |
8×ø22 |
300 |
322 |
|
|
200 |
340 |
295 |
265 |
— |
30 |
12×ø22 |
365 |
358 |
|
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
