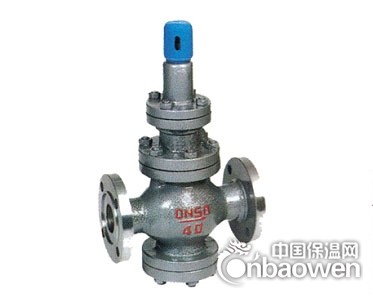

YT43H/Y型高灵敏度大流量蒸汽减压阀属于先导式活塞减压阀。由主阀和导阀两部分组成，主阀主要由阀座、阀瓣、活塞、缸套、弹簧零件组成。导阀主要由阀座、阀瓣膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构，改变了密封形式，加大了过流面积等等，从而在提高蒸汽管路、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量变化大，进口压力变化大的蒸汽管路。
二、YT43H/Y型高灵敏度大流量蒸汽减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体、阀盖、底盖 |
WCB |
|
阀座、阀瓣 |
2Cr13 |
|
缸套、活塞 |
铝铁铸铜 |
|
膜片 |
1Cr18Ni9Ti |
|
导阀座、导阀杆 |
2C13 |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
三、YT43H/Y型高灵敏度大流量蒸汽减压阀主要技术参数
|
公称压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(MPa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封进口压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(MPa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(MPa) |
GB12246-1989 |
|||||
|
流量特性偏差(MPa) |
GB12246-1989 |
|||||
|
最小压差(MPa) |
0.07 |
0.1 |
0.15 |
0.3 |
0.5 |
0.8 |
|
渗漏量 |
GB12245-1989 |
|||||
*：壳体试验不包括膜片、阀盖
四、YT43H/Y型高灵敏度大流量蒸汽减压阀连接形式
法兰式：RF FM RJ 执行标准：JB79 Gb9113 ANSI B16.5
五、YT43H/Y型高灵敏度大流量蒸汽减压阀流量系数（Cv）
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
24 |
30 |
50 |
85 |
130 |
190 |
300 |
480 |
680 |
925 |
1150 |
1900 |
六、YT43H/Y型高灵敏度大流量蒸汽减压阀外形尺寸（近似值）(PN1.6-4.0)
|
公称通径DN |
外形尺寸 |
|||
|
L |
H |
H1 |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
265 |
85 |
|
20 |
160 |
180 |
265 |
85 |
|
25 |
180 |
200 |
280 |
95 |
|
32 |
200 |
220 |
280 |
95 |
|
40 |
220 |
240 |
290 |
105 |
|
50 |
250 |
270 |
300 |
130 |
|
65 |
280 |
300 |
315 |
145 |
|
80 |
310 |
330 |
330 |
170 |
|
100 |
350 |
380 |
405 |
200 |
|
125 |
400 |
450 |
450 |
225 |
|
150 |
450 |
500 |
485 |
265 |
|
200 |
500 |
550 |
570 |
290 |
|
250 |
650 |
640 |
325 |
|
|
300 |
800 |
740 |
360 |
|
|
350 |
850 |
810 |
395 |
|
|
400 |
900 |
950 |
430 |
|
|
500 |
950 |
1080 |
500 |
|
七、YT43H/Y型高灵敏度大流量蒸汽减压阀外形尺寸（近似值）(PN6.4-16.0)
|
公称通径DN |
外形尺寸 |
|||
|
L |
H |
H1 |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
280 |
100 |
|
20 |
180 |
200 |
280 |
100 |
|
25 |
200 |
220 |
300 |
115 |
|
32 |
220 |
230 |
300 |
115 |
|
40 |
240 |
240 |
315 |
130 |
|
50 |
270 |
300 |
340 |
135 |
|
65 |
300 |
340 |
355 |
150 |
|
80 |
330 |
360 |
370 |
175 |
|
100 |
380 |
450 |
205 |
|
|
125 |
450 |
510 |
235 |
|
|
150 |
500 |
555 |
275 |
|
|
200 |
550 |
640 |
300 |
|
|
250 |
650 |
720 |
335 |
|
|
300 |
800 |
830 |
375 |
|
|
350 |
850 |
880 |
410 |
|
|
400 |
900 |
1020 |
445 |
|
|
500 |
950 |
1080 |
515 |
|
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
