YW42F/X 铸钢减压稳压阀PN16～PN25是以法兰连接形式、弹簧薄膜式结构，YW42F 阀座密封面材料为氟塑料、YW42X 阀座密封面材料为橡胶，公称压力PN16～PN25，阀体材料为碳钢的水用、空气减压稳压阀。
二、YW42F/X 铸钢减压稳压阀产品性能参数PN16～PN25
|
型号 |
PN |
工作压力MPa |
适用介质 |
进口压力MPa |
出口压力MPa |
|
YW42F-16C |
16 |
1.6 |
水、空气 |
1.6 |
0.1～0.8 |
|
YW42X-16C |
|||||
|
YW42F-25 |
25 |
2.5 |
水、空气 |
2.5 |
0.1～0.2 |
|
YW42X-25 |
三、YW42F/X 铸钢减压稳压阀零部件材料
|
型号 |
材料 |
|||
|
阀体、上盖、下盖 |
阀座、卸荷活塞 |
膜片 |
调节弹簧、阀座弹簧 |
|
|
YW42F-16C |
碳钢 |
不锈钢 |
丁腈橡胶 |
铬钒钢 |
|
YW42X-16C |
||||
|
YW42F-25 |
||||
|
YW42X-25 |
||||
四、YW42F/X 铸钢减压稳压阀外形结构尺寸(mm)
|
DN |
YW42F-16C、YW42X-16C |
YW42F-25、YW42X-25 |
||||
|
L |
F |
H |
L |
F |
H |
|
|
20 |
160 |
85 |
220 |
160 |
85 |
230 |
|
25 |
180 |
100 |
240 |
180 |
100 |
265 |
|
32 |
200 |
100 |
245 |
200 |
100 |
265 |
|
40 |
220 |
105 |
260 |
220 |
105 |
270 |
|
50 |
250 |
105 |
260 |
250 |
110 |
280 |
|
65 |
280 |
105 |
260 |
280 |
115 |
285 |
|
80 |
310 |
160 |
280 |
310 |
310 |
410 |
|
100 |
350 |
160 |
380 |
350 |
360 |
420 |
|
125 |
400 |
200 |
500 |
— |
— |
— |
|
150 |
450 |
200 |
500 |
— |
— |
— |
|
200 |
500 |
260 |
650 |
— |
— |
— |

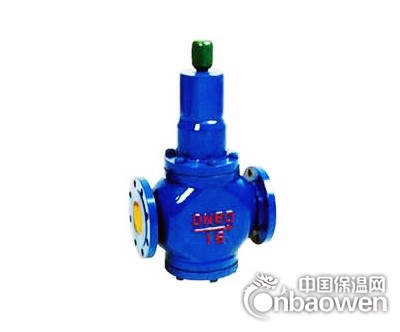

五、YW42F/X 铸钢减压稳压阀结构示意图
客户订货须知
客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
