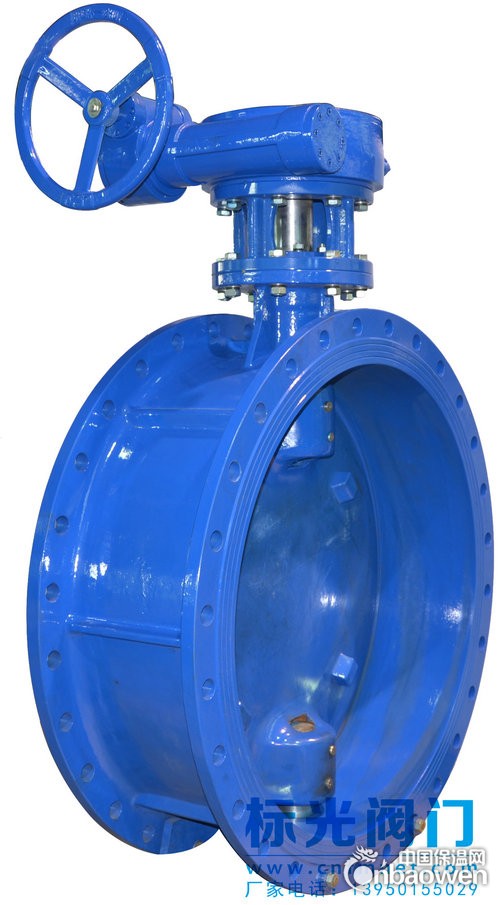

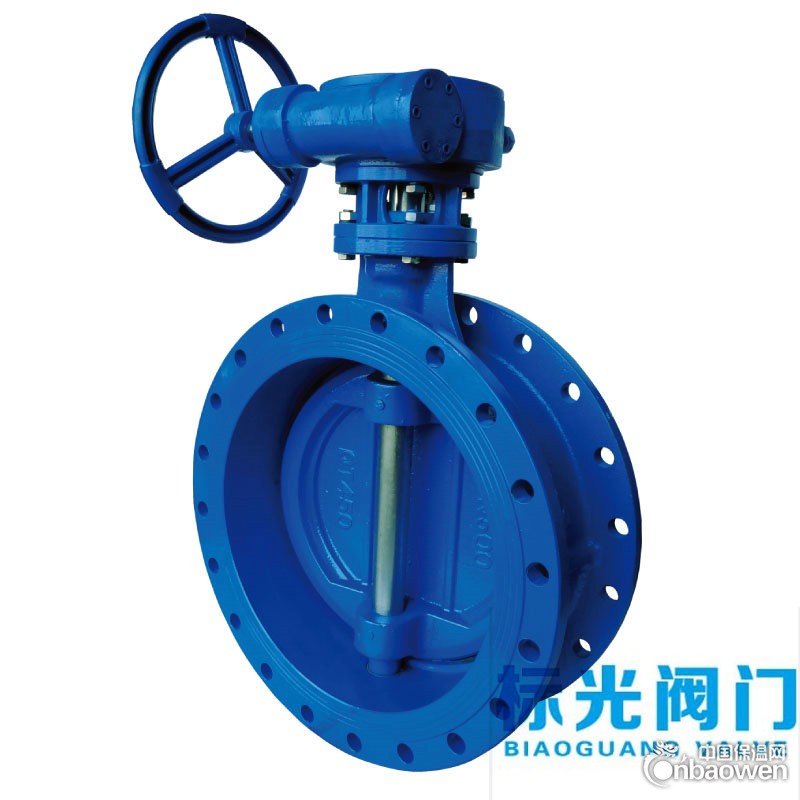

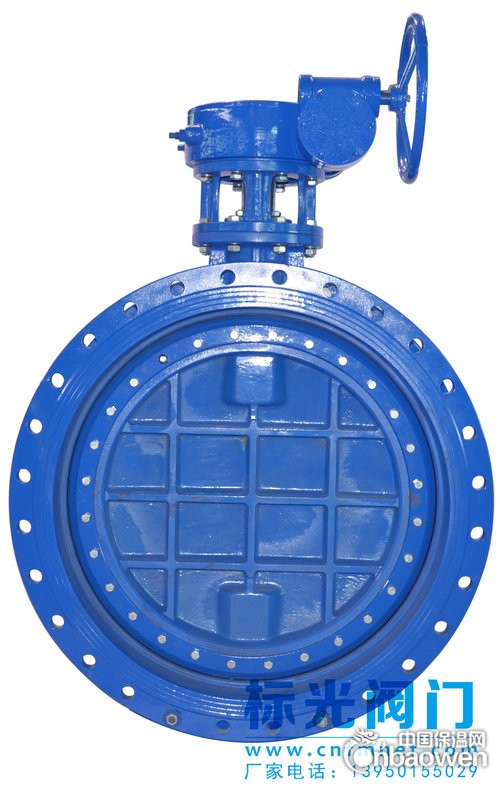

法兰蝶阀D343-10/16Q 标光阀门

型号：

D343-10/16Q

规格：

DN40-2400

 法兰蝶阀概述：

     蝶阀是一种结构简单的调节阀，同时也可用于小于或等于16压的管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

蝶阀分类有：手动蝶阀、蜗轮蝶阀、气动蝶阀、电动蝶阀等。

工作原理：

     蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力很小，故具有较好的流量控制特性。法兰蝶阀采用弹性密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

功能用途：

     适用于空气、水、蒸汽和油品等工业管道上作为启闭装置。

安装及维护：

1、在安装时，阀瓣要停在关闭的位置上；

2、开启位置应按蝶板的旋转角度来确定；

3、带有旁通阀的蝶阀，开启前应先打开旁通阀；

4、应按标光阀门的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

结构特点：

1、结构简单，外形尺寸小，结构长度短，体积小，重量轻；

2、全开时阀座通道有效流通面积较大，流体阻力较小；

3、密封面材料采用丁晴橡胶，密封性能好；

4、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力；

5、操作灵活省力，可选择手动、电动、气动、液压方式。

产品名称：蝶阀、法兰蝶阀、软密封蝶阀

产品型号及规格：

              D343X-10Q  DN40-2400

              D343X-16Q  DN40-1400

主要性能参数：

型号	公称压力PN(MPa)	壳体试验压力（MPa）	密封试验压力（MPa）	工作温度（℃）	适用介质
D343X-10Q	1.0	1.5	1.1	≤80	水、油品等
D343X-16Q	1.6	2.4	1.76	≤80

主要零件材料：

型号	阀体	蝶板	阀杆	阀座密封圈
D343X-10Q	QT450	QT450	2Cr13	丁晴橡胶
D343X-16Q

主要外型尺寸：

公称通径DN(mm)	尺寸（mm）
	L	D0	H
50	108	135	175
65	112	135	175
80	114	135	190
100	127	160	200
125	140	160	215
150	140	160	215
200	152	240	310
250	165	280	310
300	178	320	340
350	190	320	355
400	216	320	535
450	222	320	540
500	229	360	590
600	267	360	650
700	292	360	710
800	318	400	815
900	330	400	870
1000	410	400	940
1200	470	400	1020
1400	530	400	1270
