闸阀是一种开关型阀门。启闭件是闸板，闸阀的闸板运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。最常见的是平行式闸阀和契式闸阀；根据阀杆的结构，还可分成明杆闸阀和暗杆闸阀。

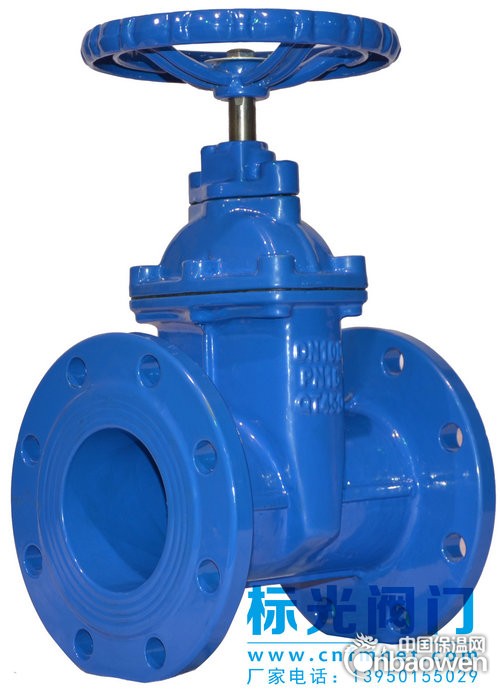

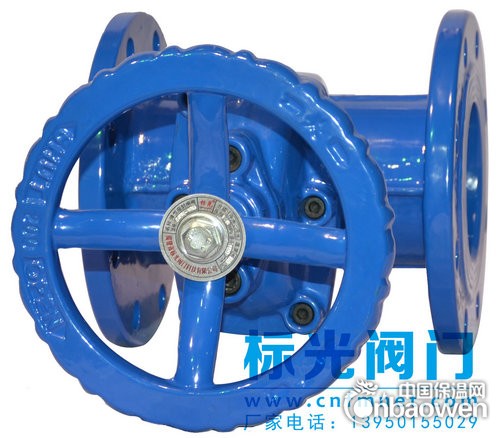

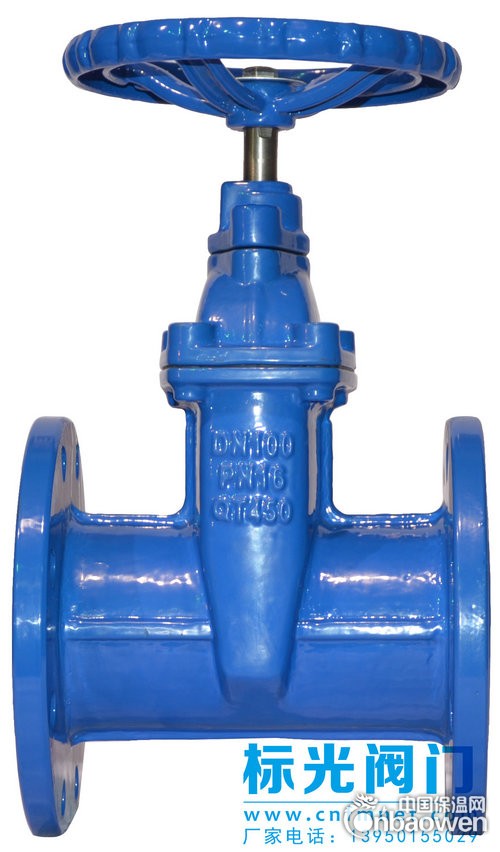

标光阀门公司引进先进高科技阀门制造技术的基础上按照国家标准生产的软密封闸阀（暗杆），利用闸板整体包胶产生补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线装置使用。
结构特点：
1、整体包胶：闸板采用整体包胶，其良好的覆盖性与精确的几何尺寸，保证密封可靠，寿命长；
2、耐腐蚀：内腔采用无毒环氧树脂涂装，防止腐蚀和生锈，不但可用于污水系统，而且可供生活饮用；
3、三“O”密封：阀杆采用三道O型环密封，摩擦阻力小，开关轻巧，不漏水；
4、平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
暗杆闸阀的识别方法：
1、以提升螺杆旋转而上下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；
2、在开关时方向盘与阀杆是连接在一起相对不动的，它是通过阀杆在固定点转动来带动阀瓣向上提升和下滑来完成启闭的。
产品名称：软密封闸阀（暗杆）、弹性座封闸阀、暗杆闸阀
产品型号及规格：
Z45X-10/16Q(A铜配件) DN40-DN300
Z45X-10/16Q(B1) DN40-DN800
Z45X-10/16Q(B2) DN40-DN300
Z45X-10/16Q(B1铜配件) DN40-DN800
Z45X-10/16Q(B2铜配件) DN40-DN300
Z45X-10/16Q(C) DN40-DN300
主要性能参数：
|
型号 |
公称压力PN(MPa) |
壳体试验压力（MPa） |
密封试验压力（MPa） |
工作温度（℃） |
适用介质 |
|
Z45X--10Q |
1.0 |
1.5 |
1.1 |
≤80 |
水、油品等 |
|
Z45X-16Q |
1.6 |
2.4 |
1.76 |
≤80 |
主要零件材料：
|
型号 |
阀体 |
闸板 |
阀盖 |
阀杆 |
手轮 |
O形密封圈 |
|
Z45X--10Q |
QT450 |
QT450衬EPDN |
QT450 |
2Cr13 |
QT450 |
耐油橡胶 |
|
Z45X-16Q |
主要外型尺寸：
|
公称通径DN(mm) |
尺寸（mm） |
||
|
L |
D0 |
H |
|
|
50 |
178 |
175 |
240 |
|
65 |
190 |
175 |
270 |
|
80 |
203 |
200 |
310 |
|
100 |
229 |
200 |
330 |
|
125 |
254 |
240 |
380 |
|
150 |
267 |
270 |
460 |
|
200 |
292 |
305 |
530 |
|
250 |
330 |
360 |
680 |
|
300 |
356 |
360 |
720 |
|
350 |
381 |
360 |
830 |
|
400 |
406 |
450 |
950 |
|
450 |
432 |
450 |
1020 |
|
500 |
457 |
660 |
1250 |
|
600 |
508 |
660 |
1305 |
|
700 |
610 |
750 |
1550 |
|
800 |
660 |
850 |
1750 |
|
900 |
711 |
－ |
1950 |
|
1000 |
811 |
－ |
2170 |
