金属环垫|八角形金属环垫|椭圆形金属环垫

型号：

JS-200

规格：

RX BX金属环垫 八角垫 椭圆垫

金属环垫http://www.sunwellseal.com是用金属材料加工成截面形状为八角形或椭圆形的实体金属垫片，具有径向自紧密封作用。故金属环形垫片是靠垫片与法兰梯形槽的内外侧面(主要是外侧面)接触，并通过压紧而形成密封的。

金属环垫最早来源于美国，在20世纪20年代首次使用锅炉领域，用于人孔盖、高压釜及其他容器的密封，以后在石油生产和炼油工业中格外受到重视，随着蒸汽动力装置的温度和压力增加，金属环垫的用途就越来越广泛。金属环垫适用的公称压力为2.0~42.0MPa.

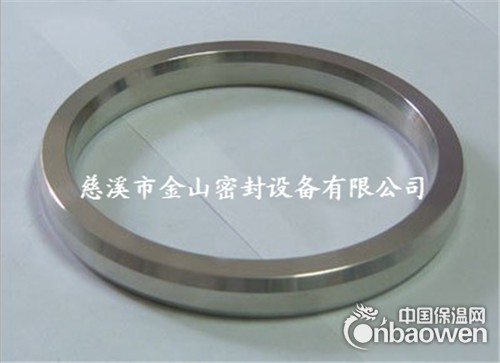

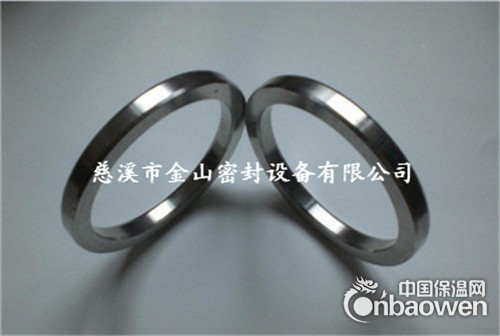

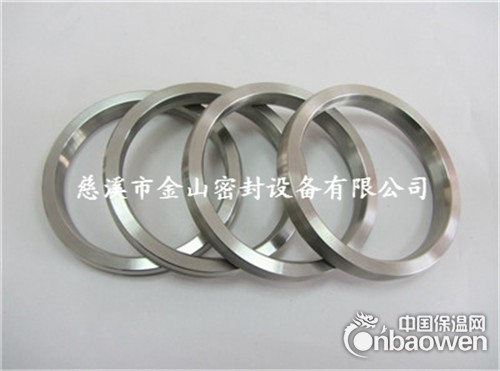

金属环垫分为八角环形垫和椭圆垫两种。金属环形垫片按截面形状分为八角形和椭圆形两种结构，八角形环垫与法兰槽相配，主要表现为面接触。同椭圆形环垫相比，虽然不易与法兰槽达到密合，但却能再次使用，并且因截面是由直线构成，容易加工。椭圆形环垫片于法兰槽是线接触，密封性较好，但加工精度要求高，因而增加了制造成本，同时椭圆形环垫不能重复使用。

金属环垫执行标准
GB/T 9130-2007;
JB/T 89-1994;
SH 3403-1996;
HG 20633-2009(美洲体系）；
HG 20612-2009(欧洲体系）；

垫片特征
1、耐高温、耐高压，适用于高压法兰；
2、密封持久可靠；
3、适应载荷频变的工况条件；

耐腐蚀性低硬度金属环垫：采用定制的低碳含量金属材料，对微量元素进行调整，改变普通的热处理方式确保了低硬度金属环垫的实现。产品广泛应用于石油化工、化工、冶金、炼制、燃气、核能、热电等诸多行业的高温、高压设备、工艺管路静密封部位。

BX 金属环垫片
1. BX系列金属环垫片类似于八角型金属环垫片；
2. BX系列金属环垫片使用于API 6BX 法兰；
3. BX系列金属环垫片的使用压力，自5,000 LBS到20,000LBS；
4. 环垫线性部位受损后不得再次使用。

描述:
BX系列金属环垫片被正确安装后.使得法兰紧密接触.垫片内径和外径完全贴合.所有的BX系列金属环垫片均带有平衡孔.

公差:
> "A" 1. 宽度 A:+/-0.008;
> "B" "H"2. 高度H: +0.008 ~ 0.000,
> "P" 3. OD 外部直径:+0.020 ~0.000,
> " 4. 23度角o":+/-1/2度.o

标准:
BX系列金属环垫片参照标准有:API 6A 和ASME B16.20.
