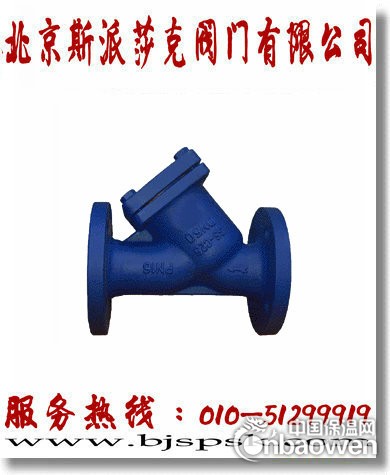

Y型蒸汽过滤器
<a href="http://www.sipaishake.com/products/detail/671.html" title="Y型蒸汽过滤器">Y型蒸汽过滤器</a>
<a href="http://www.010spsk.com/products/typelist/1184.html" title="Y型过滤器">Y型过滤器</a>
应用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。
压力：PN10～PN40
材质：碳钢、不锈钢、合金钢
驱动：自动应用：热油、电站、蒸汽、热水、热电厂、天然气、冷冻系统等
Y型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
Y型过滤器应用场合：热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。
适用介质：水、油品、蒸汽等。
Y型过滤器按照过滤介质分为：
1.空气过滤器
使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
2.液体过滤器
使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。
3.网络过滤器
通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离
4.光线过滤器
把一些不需要的光线吸收掉。
过滤器按照安装方式分为：吸油过滤器回油过滤器管路过滤器
过滤器按照性能分为：管路过滤器双筒过滤器高压过滤器
Y型过滤器安装与维护说明
安装
安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。
警告
安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D 系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。
过滤器的运行及维护系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，则清洗过滤器时要将滤网限位器以及滤网拆下。
警告：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。
|
材质表 |
||
|
零件名称 |
碳钢 |
不锈钢 |
|
阀体 |
GS-C25、WCB |
奥式体不锈钢 |
|
阀盖 |
GS-C25、WCB |
奥式体不锈钢 |
|
网 |
SS304 |
奥式体不锈钢 |
|
螺栓 |
B7 |
1Cr18Ni9Ti |
|
螺母 |
2H |
1Cr18Ni9Ti |
|
中密封垫片 |
柔性石墨+SS304 |
柔性石墨+SS304 |
过滤网规格
|
水介质 |
20-10 MESH |
|
气介质 |
40-100 MESH |
|
油介质 |
10-160 MESH |
外形尺寸、重量、Kv值表
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
如有需要，可以制造成直通式阀体 |
|||
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
||||
|
重量（kg） |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|||
|
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
||||
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
||||
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
||||||
