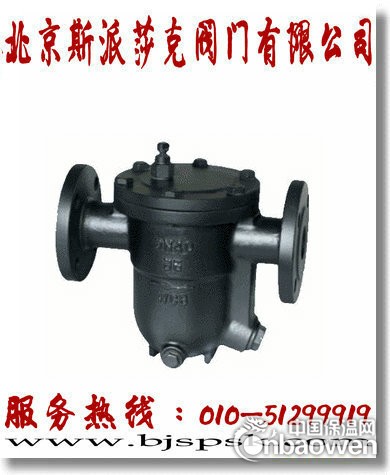

CS41H自由浮球式疏水阀
<a href="http://www.sipaishake.com/products/detail/629.html" title="CS41H自由浮球式疏水阀">CS41H自由浮球式疏水阀</a>
<a href="http://www.010spsk.com/products/399.html" title="蒸汽疏水阀">蒸汽疏水阀</a>
产品名称： 自由浮球式疏水阀
驱动方式： 自动
连接形式： 螺纹、法兰
结构形式： 自由浮球式
密封结构： 软密封、硬密封
压力范围： 0.1-10Mpa
公称通径： DN15-200
常用材质： 铸钢、不锈钢
产品简介
自由浮球式疏水阀，驱动方式可选用自动，连接方式可选用螺纹、法兰，结构形式可选用自由浮球式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN15-200mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！
产品详情
自由浮球式疏水阀用途：
自由浮球式疏水阀适用于石油、化工、轻工、冶金、电力等工业部门的蒸汽加热设备及蒸汽管线上，自动排除凝结水并阻止蒸汽泄漏，可防止加热设备及蒸汽管线水锤现象的产生，确保其设备及管线在最佳工况下运行。该阀还是节能产品，对提高加热系统及设备的热效率，节省能源起着重要作用。
斯派莎克自由浮球式疏水阀是目前结构最先进，设计最合理的疏水阀之一，它具有结构简单(只有一个活动零件)，寿命长，热效率高(它能排除接近饱和蒸汽温度的凝结水)，排量大(它能做到连续排除凝结水)，维修方便等特点。在制造上严格执行国家标准，各项性能指标均达到或超过国家标准的规定。
自由浮球式疏水阀工作原理：
自由浮球式疏水阀是利用阿基米德浮力原理，使浮球随体腔内液面的升降而升降，从而打开或关闭阀座排水孔形成排水阻汽动作。当开始工作时，开启设在阀盖上的手动放气阀，大量的冷空气或不凝结气体在蒸汽和凝结水推动下排除体外后，关闭放气阀。这时疏水阀处于关闭状态，随着时间的延续流入阀内的凝结水逐渐增多，也就是说体腔内液面升高到浮力大于球体自身重量及阀口面积作用力时，球体浮起打开阀口，大量的凝结水迅速排往阀后。 在排水过程中，液面逐渐下降，由于体腔内压力分布不均匀，阀口处压力最低，使漂浮在液面的浮球受到不平衡的力，推动浮球向阀口浮动，直至到封闭阀口为止，此时体内底部支点顶住浮球，使浮球不能继续下降，排水停止。此时液面与阀口有一定距离，因此形成水封，阻止蒸汽逸漏。
自由浮球式疏水阀主要零部件材料表:
零部件名称 材料
阀体、阀盖 WCB.不锈钢
浮球 不锈钢
阀座 不锈钢
热敏元件 哈氏合金
内置过滤器 不锈钢
自由浮球式疏水阀特点：
1、阀内有自动排空气装置，无气锁现象，工作平稳无噪音。
2、能连续排水、性能稳定、排水量大、漏汽率小。
3、自由浮球是阀内唯一的主要浮动部件，采用不锈钢高精度研磨的圆浮球。经久耐用，寿命长。
主要外型及连接尺寸
|
尺寸 |
型号 |
CS11H-16C |
|||||
|
口径DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
|
|
产品型号 |
口径 |
尺寸 |
|||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
|
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
|
CS41H-16/25/40C-D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
|
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
|
CS41H-16/25C-F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
|
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
|
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
|
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
|
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
|
