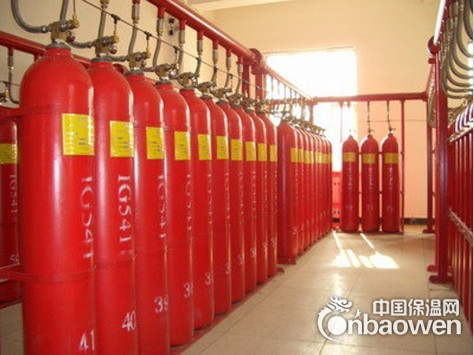

IG541混合气体灭火系统的体灭火剂储存瓶放置在专用钢瓶间内，通过管网连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的防护区内，通过喷头进行喷放灭火。
系统组成

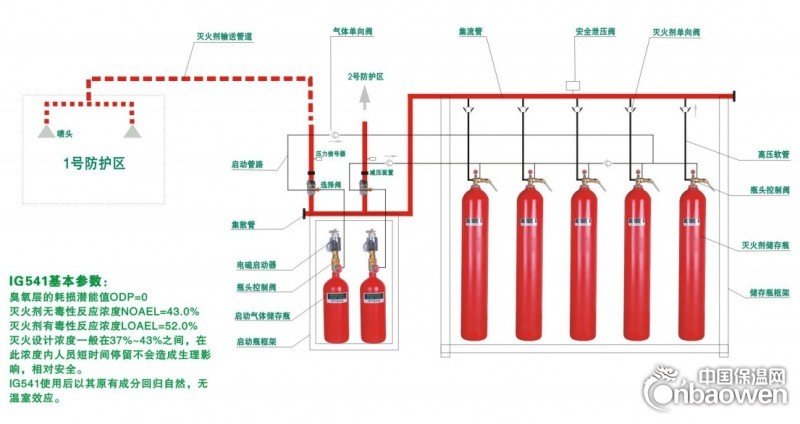

IG541混合气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成。
IG541混合气体灭火系统包括：灭火瓶组、高压软管、灭火剂单向阀、启动瓶组、安全泄压阀、选择阀、压力信号器、喷头、高压管道、高压管件等组成。
1、灭火瓶组
每套瓶组包含灭火剂、储存瓶、瓶头控制阀、安全阀、手动阀、压力表、IG541灭火剂。
HMP90 HMP80 HMP70
每套瓶组包含灭火剂、储存瓶、瓶头控制阀、安全阀、手动阀、压力表、IG541灭火剂。
HMP90 HMP80 HMP70
2、高压软管
高压软管是连接灭火瓶组和灭火剂单向阀的装置。
高压软管是连接灭火瓶组和灭火剂单向阀的装置。
3、灭火剂单向阀
灭火剂单向阀安装在高压软管与集流管之间的装置，防止气体倒流
灭火剂单向阀安装在高压软管与集流管之间的装置，防止气体倒流
4、启动瓶组
启动瓶组里充装氮气，当发生火灾，启动瓶组接到指令时启动气体打开选择阀、瓶头控制阀，释放灭火剂。
启动瓶组里充装氮气，当发生火灾，启动瓶组接到指令时启动气体打开选择阀、瓶头控制阀，释放灭火剂。
启动瓶组包含储气瓶、瓶头控制阀、电磁启动器、安全阀、手动阀、压力表、启动气体。
5、安全泄压阀
安全泄压阀用于防止系统超压
安全泄压阀用于防止系统超压
6、选择阀
当有管网七氟丙烷灭火系统保护多个分区时，选择阀用来控制灭火剂进入相应的保护区。 根据计算管径的大小，选择相应管径的选择阀。
当有管网七氟丙烷灭火系统保护多个分区时，选择阀用来控制灭火剂进入相应的保护区。 根据计算管径的大小，选择相应管径的选择阀。
7、信号压力器
压力信号器反馈灭火剂喷放信号。
压力信号器反馈灭火剂喷放信号。
8、喷头PLPT
用于喷放灭火剂。
用于喷放灭火剂。
9、高压管道
高压管道用于输送灭火剂。
10、高压管件
高压管件用于连接高压管道。
高压管道用于输送灭火剂。
10、高压管件
高压管件用于连接高压管道。
应用场所
IG541混合气体气体灭火系统适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站（变压器室）、电讯中心、洁净厂房等重点部位的消防保护。
IG541混合气体气体灭火系统适用于：电子计算机房、图书馆、档案馆、贵重物品库、电站（变压器室）、电讯中心、洁净厂房等重点部位的消防保护。
