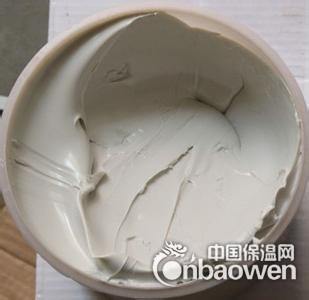

双组份聚硫密封胶系以液态聚硫橡胶为主体材料，配合以增粘树脂、硫化剂、促进剂、补强剂等制成的密封胶。
此类密封胶具有优良的耐燃油、液压油、水和各种化学药品性能以及耐热和耐大气老化性能。一般为可硫化型。按组分可分为双组分(或三组分)和单组分型。其加工采用预混-研磨-灌装的工艺方法。
双组份聚硫密封胶是国际、国内最领先的防水材料。在国外发达国家中高层建筑均采用聚硫建筑膏的墙体接缝密封。聚硫防水密封膏适用于长期浸水建筑接缝密封,与混凝士粘接性能好, 如 : 地下防水接缝、飞机跑道、贮水污、污水池、地下 工程、大型水利工程均采用聚硫密封膏,它具有耐老化性、耐久性、气密 性和防水性, 良好的粘接性的高伸长橡胶形状高弹性体 ,国内现已在部分大型水库、贮水池、污水池、地下工程 , 已采用本产品 ,深受工程技术人员的好评。
二、产品技术性能
配合物的性能 :
非下垂型 , 高伸长 , 低模量的聚硫建筑密封膏完全固化后为橡胶状高弹性体。配合比 :主剂(A):固化剂 (B)=100:10( 质量份 , 标准状态下 ), 随季节,地域气温的变化。可用固化剂使用量的多少来调节适用期的长短 ,B组份的变动范围在 8-12 之间
三、施工方法：
1 、被密封表面的处理：
施工前要除去被粘表面的油污 , 附着物 , 灰尘等杂物 , 保证被粘表面干燥 ,平整,以防止粘接不良。
2 、填充背衬材料：
按设计要求 , 向接缝内填充背衬材料。
3 、涂刷底涂液：
设计要求使用底涂液的工程 , 或长期浸水部位的密封 ,需要涂底涂液涂刷在被粘表面上,干燥成膜。
4 、密封剂的配制：
按说明书给定的配合比 , 将两个组份混合均匀 , 即可使用 ,不论机混或是手工混合,都应达到色泽均匀无色差。 混 合时应防止气泡混入 , 涂胶时应防止气泡混入 , 压实 ,填平密封处。
聚硫密封胶的物理性能
|
序号
|
项目
|
技术指标
|
||
|
20HM
|
25LM
|
20LM
|
||
|
1
|
密度，g/cm
|
规定值±0.1
|
||
|
2
|
流动性（mm）
|
下垂度（N型）
|
≤3
|
|
|
流平性（L型）
|
光滑平整
|
|||
|
3
|
表干时间（h）
|
≤24
|
||
|
4
|
适用期（h）
|
≥2
|
||
|
5
|
弹性恢复率（%）
|
≥70
|
||
|
6
|
拉伸模量（MPa）
|
23℃
|
>0.4或>0.6
|
≤0.4或≤0.6
|
|
-20℃
|
>0.4或>0.6
|
≤0.4或≤0.6
|
||
|
7
|
定伸粘结性
|
无破坏
|
||
|
8
|
浸水后定伸粘结性
|
无破坏
|
||
|
9
|
冷拉-热压后粘结性
|
无破坏
|
||
|
10
|
浸水及拉伸-压缩循环后粘结性
|
无破坏
|
||
|
11
|
质量损失率（%）
|
≤5
|
