o型密封圈沟槽尺寸（单位：mm）
| 截面直径w | 径向动态和静态 | 仅限于轴向密封 | 半径 | |||||
| 沟槽深度 e1+0.06 |
沟槽宽度 | 沟槽深度 e2+0.2 |
沟槽宽度 g+0.2 |
无挡圈 r |
有挡圈 r |
|||
| g0+0.2 | 挡圈 g1+0.2 |
挡圈 g2+0.2 |
||||||
| 1.20 1.25 1.52 1.78 1.80 1.90 2.40 2.62 3.50 3.53 5.33 5.70 7.00 8.40 |
0.80 1.00 1.20 1.45 1.45 1.65 2.00 2.25 3.10 3.10 4.70 5.00 6.10 7.50 |
1.40 1.80 1.90 2.20 2.20 2.50 2.90 3.10 4.20 4.20 6.20 6.70 8.20 9.70 |
2.90 3.60 3.60 3.90 4.30 4.50 5.60 5.60 7.90 8.40 10.70 12.20 |
3.90 5.00 5.00 5.30 5.70 5.90 7.00 7.00 9.60 10.10 13.20 14.70 |
0.65 1.85 1.00 1.20 1.20 1.40 1.70 1.90 2.70 2.70 4.30 4.60 5.80 6.90 |
1.40 1.80 2.10 2.40 2.40 2.50 3.20 3.60 4.80 4.80 7.10 7.70 9.50 11.70 |
0.20 0.20 0.20 0.40 0.40 0.50 0.50 0.60 1.00 1.00 1.20 1.20 1.50 2.00 |
0.20 0.20 0.20 0.20 0.30 0.30 0.40 0.40 0.40 0.60 0.60 0.90 |
如果需要有较大的膨胀，沟槽宽度可增大20%

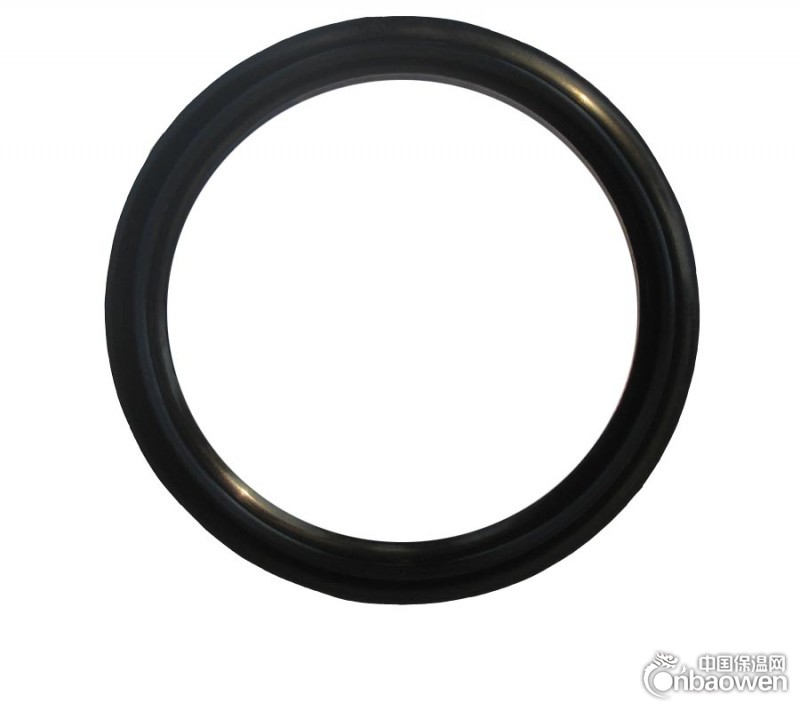

o 型 密 封 圈
对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。o型圈是一种双向作用密封元件。安装时径向或轴向方面的初始压缩，赋予o型圈自身的初始密封能力。由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。o型圈在静密封场合，显示了突出的作用。然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。
技术数据
压力： 速度：
静态场合 最大往复速度可达0.5m/s
无挡圈时，最大可达到压力20mpa 最大旋转速度可达2.0m/s
有挡圈时，最大可达到压力40mpa 介质与温度：
有特殊挡圈时，最大可达到压力200mpa 见《橡胶密封件原料特性表》
动态压力 最大压缩量：
无挡圈时，往复运动最大可达5mpa 静密封：o型圈直径的20%
有挡圈时，较高压力 动密封：o型圈直径的30%
另外，o型圈的压缩量还与材料的硬度有关，推荐
的数据如下表:
|
密封圈线径 mm |
1.78 |
2.62 |
3.53 |
5.33 |
7.00 |
|
硬 度 70 shore |
|
压 力 |
压 缩 量 mm |
||||
|
≤35bar |
0.15 |
0.18 |
0.20 |
0.25 |
0.30 |
|
硬 度 80 shore |
|
≤35bar |
0.20 |
0.25 |
0.30 |
0.35 |
0.40 |
|
硬 度 90 shore |
|
≤35bar |
0.25 |
0.30 |
0.40 |
0.45 |
0.50 |
