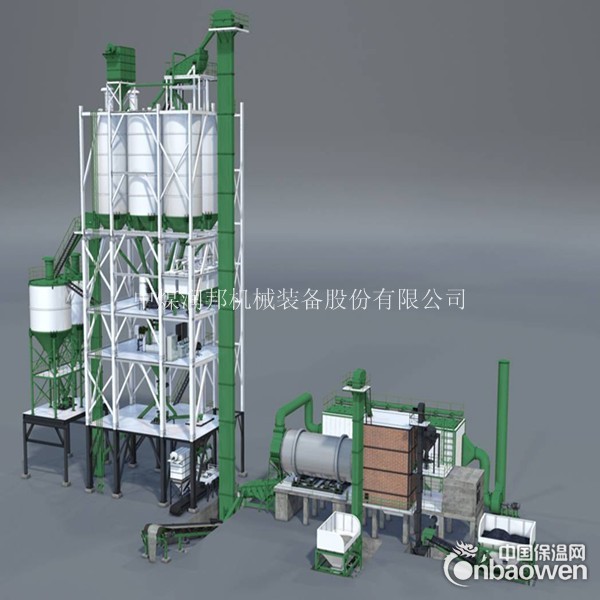

10万吨阶梯式干混砂浆生产线 砂浆生产线厂家
阶梯式干粉砂浆生产线的布置方式介于塔楼式砂浆生产线和平面式砂浆生产线之间，原料罐和成品罐均围绕着搅拌主机布置，可有效缩短物料运输距离。
① 原料砂的计量称在地面以上，干砂溜入计量称进行计量，然后通过斗式提升机提升到预混仓。
② 粉状原料（如水泥、稠化粉等）通过螺旋输送机输送到混合机上方的计量称进行计量。
③ 前一批次混合好后，预混仓中的干砂和粉料计量称中的原料被卸入混合机开始搅拌。
④ 混合好的砂浆落入混合机下方成品缓冲仓，再通过分流器分别流向成品装车机、袋装包装机、成品储料仓。
优点：投资相对于塔楼生产线较小，高度低、结构紧凑、易于维修。是最目前性价比最高的干粉砂浆搅拌系统类型。
缺点：物料输送环节多，设备故障率高。
技术参数
|
参数
|
型号
|
||||
|
名称
|
单位
|
ZMFJ4500
|
ZMFJ3000
|
ZMFJ2000
|
ZMFJ1000
|
|
理论产能
|
t/h
|
80~85
|
55~60
|
35~40
|
20~25
|
|
设计年产能
300d/y×16h/d
|
万t/y
|
40
|
30
|
20
|
10
|
|
混合机型号
|
ZMDH4500
|
ZMDH3000
|
ZMDH2000
|
ZMDH1000
|
|
|
混合机容积
|
㎥
|
4.5
|
3
|
2
|
1
|
|
混合机装载系数
|
70%
|
70%
|
70%
|
70%
|
|
|
混合机功率
|
Kw
|
75
|
55
|
45
|
37
|
|
烘干机型号
|
ZMST3270
|
ZMST3265
|
ZMST2560
|
ZMST2240
|
|
|
烘干机产能
|
t/h
|
50~55
|
45~50
|
30~35
|
15~25
|
|
烘干机功率
|
Kw
|
4×7.5
|
4×7.5
|
2×11
|
2×7.5
|
|
粉料仓配置
|
㎥
|
2×80+1×80/2仓
|
2×80+1×80/2仓
|
2×80+1×80/2仓
|
2×80+1×80/2仓
|
|
砂仓配置
|
㎥
|
1×200+1×200/2仓
|
1×200+1×200/2仓
|
1×200+1×200/2仓
|
1×200+1×200/2仓
|
|
添加剂仓配置
|
㎥
|
3×5
|
3×5
|
3×5
|
3×5
|
|
砂称容积
|
㎥
|
3
|
2
|
1.2
|
0.6
|
|
砂称精度
|
%
|
≤±1.5
|
≤±1.5
|
≤±1.5
|
≤±1.5
|
|
粉料称容积
|
㎥
|
1.5
|
1
|
0.8
|
0.4
|
|
粉料称精度
|
%
|
≤±1
|
≤±1
|
≤±1
|
≤±1
|
|
添加剂称容积
|
㎥
|
1.5
|
1.5
|
1.5
|
1.5
|
|
添加剂称精度
|
Kg
|
±0.05
|
±0.05
|
±0.05
|
±0.05
|
|
搅拌楼外形尺寸
（长×宽×高）
|
m
|
22×15×28
|
22×15×28
|
22×15×28
|
22×15×28
|
|
装机功率
|
Kw
|
≈380
|
≈350
|
≈320
|
≈300
|
