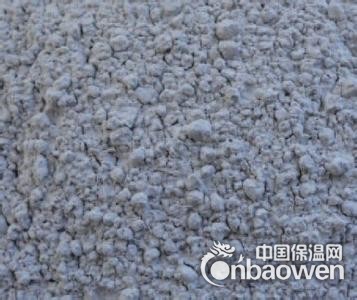

膨胀纤维抗裂防水剂为粉末状，是在普通抗裂防水剂的基础上加入了聚丙烯纤维，使混凝土的抗拉强度、韧性、抗渗、抗裂等有明显的提高作用；减少混凝土或砂浆中的固塑性收缩、干缩、温度变化等因素引起的微裂缝，大大改善混凝土的阻裂抗渗性能、抗冲击及抗震能力。本产品是由硫铝酸盐微膨胀剂、聚丙烯纤维、防水剂等多种有机和无机材料复合而成，广泛用于地下抗裂防水工程、超长结构工程、人防工程、高速公路路面、隧道、港口、水厂、电厂、水库大坝、有特殊抗渗抗爆的军事工程等。

膨胀纤维抗裂防水剂作用机理

    水泥混凝土在硬化过程中，水泥和水的水化物反应，引起混凝土体积的收缩，在后期又由于混凝土内自由水分蒸发引起干缩，这些收缩应力超出水泥基体的抗拉强度就会在混凝土内部产生微裂缝。微裂缝发展约70%是在3-7d凝胶期内完成，此时混凝土的抗拉强度小于1Mpa。在混凝土中加入膨胀纤维抗裂防水剂后，抗裂防水剂能补偿混凝土硬化过程中的干缩和冷缩， 纤维则均匀分散在混凝土中形成一种乱向支撑体系，分散了混凝土的定向应力，阻止早期混凝土塑性裂缝的发生和发展，大大 提高了混凝土放裂缝抗渗能力，改善混凝土韧性，从而延长混凝土的使用寿命。另外由于纤维本身具有一定的强度，纤维均匀分散在混凝土中并形成的锚固作用，其再瞬间可吸收一定的破坏能量，有助于消减混凝土塑性收缩及冻融时的应力。同时，无数纤维单丝的加入可有效阻碍骨料的离析，保证了混凝土早期的均匀泌水性，从而减少了沉降裂纹的形成。

膨胀纤维抗裂防水剂性能特点

1、细度≤15%（0.08mm筛余）；

2、纤维尺寸：长度6-9mm;

3、凝结时间：与基准砼相同；

4、提高抗裂性能，尤其提高混凝土的早期抗裂性能，与基准砼相比减少60%-80%；

5、提高抗渗性能，渗透高度比≤40%，抗渗标号可达S20；

6、提高抗冲击性能和耐磨性能，与基准砼相比提高50%以上；

7、提高抗冻性能，抗冻标号可达D100以上；

8、增加混凝土的耐火性，提高抗爆功能，与基准砼相比提高20%以上；

9、提高混凝土制品的质量；

10、产品无氯、无毒、无害、对钢筋无锈蚀、对环境无污染。

四、依据标准：JC474-2008,GB23439-2009,GB/T50082-2009;;

五、使用方法及注意事项

1、掺量：6-8%（内掺胶凝材料用量）；

2、由于本产品中掺有纤维组分，会增加混凝土拌合料的粘稠度，使坍塌落度略有降低。每个工程需要不同的坍落度，所以在工程使用前通过试验调节坍落度，如果坍落度不能满足施工要求是，不应用增加用水量来提高坍落度，而应适当采用塑化剂或减水剂来提高坍落度，以满足施工要求。

3、搅拌时间比普通混凝土延长60S，以保证纤维能够在混凝土中混合均匀。

4、混凝土硬化后要及时养护，使混凝土在保持湿润的状态下。

六、包装与储存：本产品50kg/袋，应在阴凉干燥处贮藏，防止受潮、破损、保质期一年。
