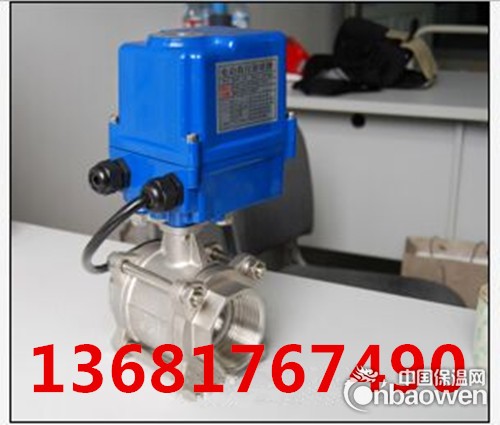

CTF-004不锈钢球阀介绍：
产品名称：CTF-004不锈钢球阀
产品类别：CTF系列水处理用电动阀门
产品编号：CTF-004-DN40
产品特点：
1、外壳采用压铸合金铝外壳，经典喷涂工艺，外形美观，轻便小巧，具有金属质感，防震防摔
2、金属数控加工齿轮，运行电流平稳，噪音小
3、产品手电动一体设计，同时有透明视窗，阀门开关状态一目了然
4、执行装置连接部分按照国际5211标准接口，可实现阀门的直接对插装配，传动效率高
5、采用双密封结构，密封等级IP65
6、采用有源和无源信号
产品相关主要技术参数：
执行器外观示意图：
阀体外形尺寸表（单位mm）:
以上尺寸与实物或许有细微差别，以实物为准，此数据仅供参考
其余阀体尺寸请联系销售经理咨询
主要部件：
产品适用范围：
纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
接线方式：
CR11（交流无源触点）配线图 电压：AC220V
1、SW与OPEN相连，阀开，到位后内部自动断电，黑绿线输出开到位信号，阀门保持在全开状态；
2、SW与CLOSE相连，阀关，到位后内部自动断电，黑红线输出关到位信号，阀门保持在全关状态。
CR12（交流有源触点）配线图 电压：AC220V
1、SW与OPEN相连，阀开，到位后内部自动断电，黄绿线输出开到位信号，阀门保持在全开状态；
2、SW与CLOSE相连，阀关，到位后内部自动断电，黄红线输出关到位信号，阀门保持在全关状态。
CR13（直流有源触点）配线图 电压：DC12V/24V
1、SW与OPEN相连，阀开，到位后内部自动断电，黄绿线输出开到位信号，阀门保持在全开状态；
2、SW与CLOSE相连，阀关，到位后内部自动断电，黄红线输出关到位信号，阀门保持在全关状态。
