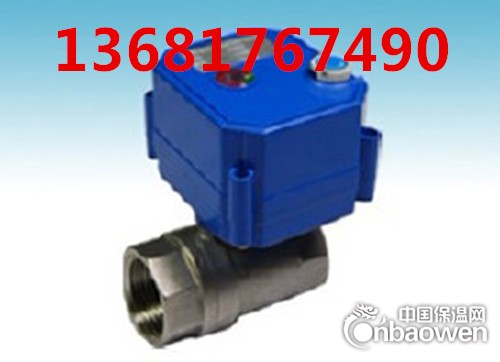

CWX-25S 手自一体微型电动阀介绍：
产品名称：手电动一体微型阀门
产品类别：25s系列手电动一体微型阀门
产品编号：CWX-25S/DN8-25
产品特点：
1.POM与粉末冶金材质减速机构；
2.手电动一体阀门，在停电的情况下可以手动实现阀门的开关；
3.外型小巧并有开关指示牌，开关状态一目了然；
4.密封性能好，密封等级IP65。
产品相关主要技术参数：
产品外形示意图：
产品外形尺寸表（单位mm）:
以上尺寸与实物或许有细微差别，以实物为准，此数据仅供参考！
主要部件：
产品适用范围：
1.IC卡智能水表、热计量表、太阳能仪表；
2.中央空调风机盘管、消防喷淋；
3.高校节水、自动控制系统、工业自控等小型设备
4.节水器具、饮用水设备、热水器、太阳能热水器、洗衣机、工业加湿器。
接线方式：
CR01（颠倒正负极模式）配线图 电压：DC3-6V/12V/24V
1.SW与OPEN相连，阀开，到位后内部自动断电，并保持在阀开的状态;
2.SW与CLOSE相连，阀关，到位后内部自动断电，并保持在阀关的状态。
备注：SW为双联开关
CR02（三线两控模式）配线图 电压：DC3-6V/12V DC9-24V
1. SW与OPEN相连，阀开，到位后内部自动断电，并保持在阀开的状态;
2. SW与CLOSE相连，阀关，到位后内部自动断电，并保持在阀关的状态。
CR03（三线一控模式）配线图 电压：DC3-6V/12V A/DC9-24V AC220V AC85-265V
1. SW 闭合，阀开。到位后内部自动断电，保持在全开（直通）状态;
2. SW 断开，阀关。到位后内部自动断电，保持在全关（侧通）状态。
备注：如果电源为直流电源，红线需接正极，蓝/绿线需接负极。
CR04（两线断电复位模式）配线图 电压：DC3-6V/ A/DC9-24V AC220V AC85-265V
1. SW 闭合时，执行器正动作，阀开，到位后内部自动断电，保持在阀开的状态，同时外部电源给内部备用电源充电
2. SW断开时，执行器负动作，阀关，到位后内部自动断电，保持在阀关的状态，执行器动作为回转型（正反转）
备注：POWER为外接工作电源，内部采用法拉电容作备用电源，充电时间快，可工作与开关频率较高的场合
CR05（五线带信号反馈模式）配线图 电压：DC3-6V/12V
1. SW与OPEN相连时，阀开，到位后绿线给出开到位信号OLS控制，控制器检测到OLS，将SW连向STOP,阀门停止动作，保持在开到位状态;
2. SW与CLOSE相连时，阀关，到位后红线给出关到位信号CLS控制，控制器检测到CLS，将SW连向STOP,阀门停止动作，保持在关到位状态.执行器动作为回转型（正反转）
