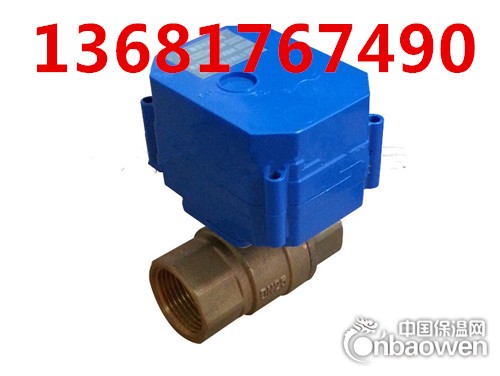

CWX-60P角度调节阀介绍：
产品名称：CWX-60P
产品类别：CWX-60P 大扭矩电动阀门
产品编号：CWX-60P(直通和三通)
产品特点：
1、外形美观，体积小巧，全金属齿轮传动机构，性能可靠，输出扭矩大，使用寿命长；
2、电气限位，定位准确，一致性很高；
3、执行器和阀门可以多角度装配，方便于对于空间的分配需求；
4、球阀采用浮动密封结构，无滴漏，适用于重污垢及长期无动作的场合；
5、替换电磁阀或电磁阀不能正常工作的环境；
6、防护等级可达到IP65，可在相对潮湿的环境中使用。
产品相关主要技术参数：
产品外形示意图:
产品外形尺寸表（单位mm）:
以上尺寸与事物或许有细微差别，以实物为准，此数据仅供参考！
主要部件：
产品适用范围：
1.IC卡智能水表、热计量表
2.中央空调风机盘管、消防喷淋等
3.高校节水、自动控制系统、工业自控等小型设备
4.环保、给排水、水处理工程
5.替换电磁阀不能正常使用的场合
6.节水器具、饮用水设备等
接线方式：
CR01（颠倒正负极模式）配线图 电压：DC3-6V/12V/24V
1.SW与OPEN相连，阀开，到位后内部自动断电，并保持在阀开的状态;
2.SW与CLOSE相连，阀关，到位后内部自动断电，并保持在阀关的状态。
备注：SW为双联开关
CR02（三线两控模式）配线图 电压：DC3-6V/12V DC9-24V
1. SW与OPEN相连，阀开，到位后内部自动断电，并保持在阀开的状态;
2. SW与CLOSE相连，阀关，到位后内部自动断电，并保持在阀关的状态。
CR02+（三线断电复位模式）配线图 电压：DC9-24V
1.SW与OPEN相连，阀开；到位后内部自动断电，阀门保持开的状态，备用电源充电
2.SW与CLOSE相连，阀关；到位后内部自动断电，阀门保持关的状态
备注：外部电源断电，阀门恢复出厂状态，红、蓝、黄三线不能同时供电，以免损坏阀门
CR03（三线一控模式）配线图 电压：DC3-6V/12V A/DC9-24V AC220V AC85-265V
1. SW 闭合，阀开。到位后内部自动断电，保持在全开（直通）状态;
2. SW 断开，阀关。到位后内部自动断电，保持在全关（侧通）状态。
备注：如果电源为直流电源，红线需接正极，蓝/绿线需接负极。
CR03T（开度调节模式）配线图 电压：DC9-24V
1、SW1，SW2同时断开；阀门保持全关状态，到位后保持
2、SW1，SW2同时闭合；阀门保持全开状态，到位后保持
3、SW1闭合，SW2断开；阀门开30度，到位后保持
4、SW1断开，SW2闭合；阀门开60度，到位后保持
CR03A（三线一控断负极模式）配线图 电压：DC3-6V/12V A/DC9-24V
1. SW 闭合，阀开。到位后内部自动断电，保持在全开（直通）状态;
2. SW 断开，阀关。到位后内部自动断电，保持在全关（侧通）状态。
备注：如果电源为直流电源，红线需接正极，蓝/绿线需接负极。
CR04（两线断电复位模式）配线图 电压：DC3-6V A/DC9-24V AC220V AC85-265V
1. SW 闭合时，执行器正动作，阀开，到位后内部自动断电，保持在阀开的状态，同时外部电源给内部备用电源充电；
2. SW断开时，执行器负动作，阀关，到位后内部自动断电，保持在阀关的状态，执行器动作为回转型（正反转）。
备注：POWER为外接工作电源，内部采用法拉电容作备用电源，充电时间快，可工作与开关频率较高的场合。
CR05（五线带信号反馈模式）配线图 电压：DC3-6V/12V/24V
1. SW与OPEN相连时，阀开，到位后绿线给出开到位信号OLS控制，控制器检测到OLS，将SW连向STOP,阀门停止动作，保持在开到位状态;
2. SW与CLOSE相连时，阀关，到位后红线给出关到位信号CLS控制，控制器检测到CLS，将SW连向STOP,阀门停止动作，保持在关到位状态.执行器动作为回转型（正反转）。
CR06（五线控制方式）配线图 电压：AC220V
1.SW与OPEN相连时电动执行器正动作，阀开，到位后内部自动断电，并保持在阀开的状态；
2. SW与CLOSE相连时电动执行器负动作，阀关，到位后内部自动断电，并保持在阀关的状态；执行器动作为回转型（正反转）
带信号反馈配线图 （反馈带载能力：电压≤DC36V 电流≤0.5A)
CR01S配线图
CR02S配线图
CR03S配线图
CR04S配线图
