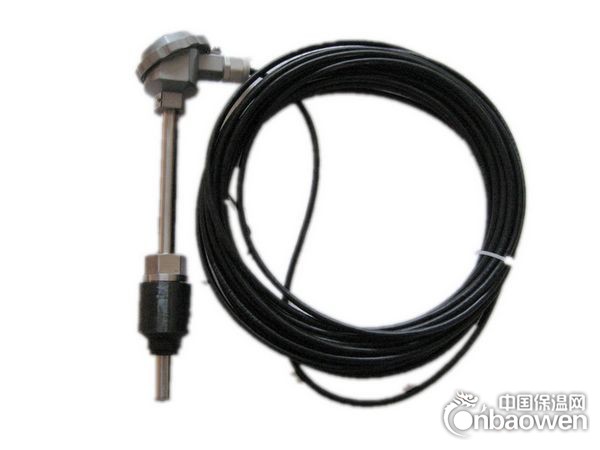

高温水热量表/冷量表的配置：包含电磁流量计、液晶热量无纸记录仪、仪表箱各一台，铠装铂电阻2支；

   电磁流量计：聚四氟乙烯衬里（温度＜120°）/普通橡胶衬里： -20 ～ 80 ℃, 316L电极；计量精度： 0.5级（可以代客户出具国家权威部门鉴定证书）

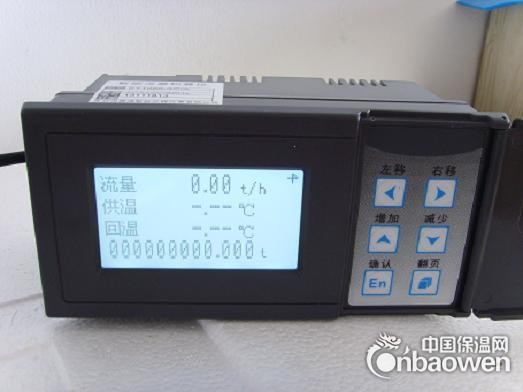

    液晶热量无纸记录仪部分功能：

显示热量单位：KJ/h GJ/h MJ/h等热量单位；

显示入温、出温、瞬时流量、累积流量、瞬时热量、累计热量；

4-20mA信号输出、RS485/232通讯协议；

无纸记录功能：累计流量、累计热量、瞬时热量无纸记录、曲线查询，日报表查询

由于电磁流量计的独特优点：

基本没有压力损失；

任何导电性的液体都可以选测量；

流量范围宽，测量范围可以达到1:150，流速0.1m/s就可以准确测量

计量稳定性好、精确度高：精度可以达到0.5；1.0级

因此电磁流量计被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保、水利水工、制药等工业领域中，用来测量各种酸碱、盐溶液、泥浆、矿浆、纸浆、污水、冷却原水、给排水、等导电液体的流量计。

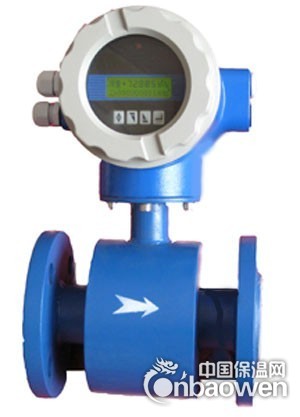

二、智能电磁流量计产品特点

 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。

 在现场可根据用户实际需要在线修改量程。

 高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。

 采用 SMD 器件和表面贴装（ SMT ）技术，电路可靠性高。

 采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

 全数字量处理，抗干扰能力强，测量可靠，精度高，

 具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。

 三、智能电磁流量计主要技术参数：

公称通径系列 DN （ mm ）：10、20、25、32、50、80、100、125…300、350、400…1000

管道式四氟衬里：DN 10 —600 。管道式橡胶衬里：DN 40 — 1200 。

 流动方向：正、反净流量。测量范围：是0.1 ～ 15m/s   量程比： 150 ： 1 。

  智能电磁流量计精确等级： 0.5 级、 1.0 级（管道式）     重复性误差：测量值的± 0 。 1%

 被测介质温度：普通橡胶衬里： -20 ～ 80 ℃；聚四氟乙烯衬里： -30 ～ +120 ℃；高温型四氟衬里： -30 ～ +180 ℃。

公称压力：管道式： DN10~150 ≤ 4Mpa, DN200 ～ DN600 ≤ 1.6Mpa,;DN700 ～ DN1200 ≤ 1.0Mpa 。

 智能电磁流量计防爆标志： EXdIIBT4 。

 电流输出： 0 ～ 10mA 时； 4 ～ 20mA 时，

 供电电源： 85 ～ 265V ， 45 ～ 63Hz 。

 直管段长度：管道式：上游≥ 5DN ，下游≥ 2DN 。计量条件：管道保证充满液体

 连接方式：卡箍连接、法兰连接：法兰尺寸应符合国标GB11988 的规定。

电磁流量计流量范围：   对应流速：0.1-15m/S      测量精度：1.0级

四 安装要求：
为了你正确的测量，在选择管道上位置时应注意以下几点要求：
⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可采取抬高流量计后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
