岩 棉

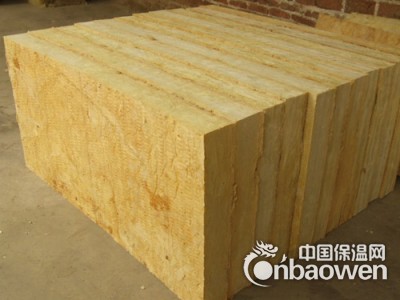

岩棉产品均采用优质玄武岩、白云石等为主要原材料，经1450℃以上高温熔化后采用国际先进的四轴离心机高速离心成纤维，同时喷入一定量粘结剂、防尘油、憎水剂后经集棉机收集、通过摆锤法工艺，加上三维法铺棉后进行固化、切割，形成不同规格和用途的岩棉产品。
用途

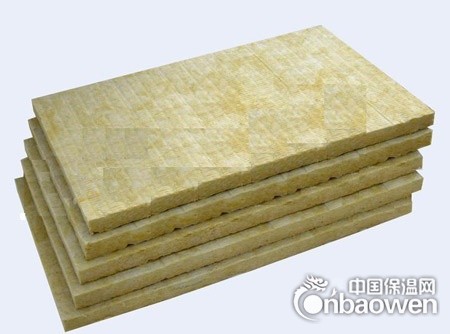

岩棉可根据不同用途制成：毡、条、管、粒状、板状等，应用于：
|
工业用途：
|
核电站，发电厂、化工厂、大型窑炉保温
|
|
建筑用途：
|
建筑外墙外保温、屋面及幕墙保温，隔离带
|
|
船舶用途：
|
船舱、船上卫生单元、船员休息室，动力仓
|
|
农业用途：
|
蔬菜、瓜果、花卉的工厂化无土栽培
|
技术参数
岩棉技术参数：
|
检验项目
|
标准要求
|
测定值
|
|
|
外观
|
表面平整,无伤痕、污迹、破损
|
表面平整，未见伤痕、污迹、破损
|
|
|
尺 寸
|
长 度 mm
|
1200+15 -3
|
1203
|
|
宽 度 mm
|
600
|
600
|
|
|
厚 度 mm
|
50+5 -3
|
51
|
|
|
密 度 kg/m3
|
------
|
180
|
|
|
渣球含量 %
（粒径大于0.25 mm）
|
≤10
|
3.8
|
|
|
燃烧性能
|
A级
|
A级
|
|
|
纤维平均直径 μm
|
≤7.0
|
4.3
|
|
|
导热系数W/(m ·K) (平均温度25℃)
|
≤0.040
|
0.039
|
|
|
憎水率 %
|
≥98.0
|
99.9
|
|
|
抗拉强度 Kpa
|
≥7.5
|
15.2
|
|
|
压缩强度 Kpa
（10%变形）
|
≥40
|
77.6
|
|
|
酸度系数
|
≥1.8（真正的最优酸度系数）
|
2.0
|
|
系统做法
岩棉外墙外保温系统的性能指标
|
项目
|
单位
|
性能指标
|
试验方法
|
||
|
耐候性
|
耐候性试验后外观
|
—
|
不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝
|
JGJ144附录A.3
|
|
|
抹面层与保温层拉伸粘结强度
|
MPa
|
不得小于0．01MPa，且破坏部位应位于保温层内
|
JGJ144附录A.3
|
||
|
吸水量（浸水1小时）
|
g/m2
|
≤1000
|
JGJ144附录A.6
|
||
|
水蒸气透过湿流密度
|
g/(m2·h)
|
≥1.67
|
JGJ144附录A.11
|
||
|
耐冻融性能
|
冻融后外观
|
—
|
30次冻融循环后保护层无空鼓、脱落，无渗水裂缝
|
JGJ144附录A.4
|
|
|
保护层与保温层拉伸粘结强度
|
|
MPa
|
不得小于0．01MPa，且破坏部位应位于保温层内
|
JGJ144附录A.4
|
|
|
不透水性
|
—
|
2h不透水（试样抹面层内侧无水渗透）
|
JGJ144附录A.10
|
||
