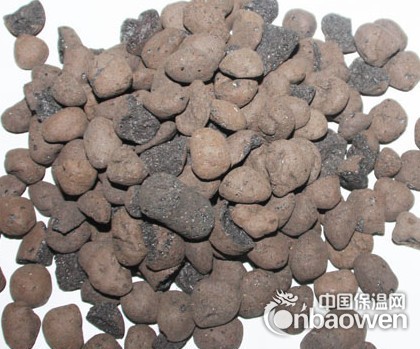

选择优质陶粒，就要选择好的供货商，如果你正在找好的供货商，那合肥金瑞陶粒厂就是你不错的选择，我厂生产的陶粒具有以下特点：
       1、保温、隔热。

　　陶粒由于内部多孔，故具有良好的保温隔热性，用它配制的混凝土热导率一般为0.3～0.8W/（m?k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的热环境。

　　2、密度小、质轻。

　　陶粒自身的堆积密度小于1100kg/m3，一般为300～900kg/m3。以陶粒为骨料制作的混凝土密度为1100～1800kg/m3，相应的混凝土抗压强度为30.5～40.0Mpa。陶粒的最大特点是外表坚硬，而内部有许许多多的微孔。这些微孔赋予陶粒质轻的特性。200号粉煤灰陶粒混凝土的密度为1600kg/m3左右，而相同标号的普通混凝土的密度却高达2600kg/m3，二者相差1000kg/m3。

　　3、耐火性好，陶粒具有优异的耐火性。

　　普通粉煤灰陶粒混凝土或粉煤灰陶粒砌块集保温、抗震、抗冻、耐火等性能于一体，特别是耐火性是普通混凝土的4倍多。对相同的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。此外，粉煤灰陶粒还可以配制耐火度1200℃以下的耐火混凝土。在650℃的高温下，陶粒混凝土能维持常温下强度的85%。而普通混凝土只能维持常温下强度的35%～75%。

　　4、抗震性能好

　　陶粒混凝土由于质量轻，弹性模量低，抗变形性能好，故具有较好的抗震性能。在1976年唐山大地震中，天津建造的4栋陶粒混凝土大板建筑均基本完好，并能照常使用。而其周围相当数量的砖混建筑都不同程度地受到震害。这虽然与建筑结构体系有关，但是陶粒混凝土具有优良的抗震性能也是一个重要原因。1976年意大利费留利地区发生9级的强烈地震，统计资料表明，砖混建筑物损坏率达40%～60%，框架结构黏土空心砖建筑损坏率为33%，而陶粒混凝土建筑损坏率只有5%。陶粒的抗震性能由此可见。

　　5、吸水率低，抗冻性能和耐久性能好

　　陶粒混凝土耐酸、碱腐蚀和抗冻性能优于普通混凝土。250号粉煤灰陶粒混凝土，15次冻融循环的强度损失不大于2%。1976年有关部门对全国自1985年以来所建的陶粒混凝土工程进行了实测，结果表明，无论是预制的还是现浇的，室内的与室外的，所含钢筋均未锈蚀，测的碳化深度一般不大于30㎜，后期强度还可以继续增长。由此可见，陶粒混凝土是一种优良的建筑材料，应大力推广使用。

　　6、优异的抗渗性

　　据多次测试，陶粒混凝土的抗渗性能优于普通混凝土。以20MPa陶粒混凝土与普通混凝土为例，经多次测试进行比较，普通混凝土的抗渗指数为B6，而陶粒混凝土则可达到B18至B25。1970年天津用20MPa的陶粒混凝土建造的防空通道（深3m，地下水位0.9 m），至1980查时没有发现渗漏现象。宁波建造的两条20MPa陶粒混凝土囤船（载重量80t），水上作业13年，从未出现渗漏现象。因此陶粒混凝土是制作水坝，地下工程的优良建筑材料之一。

　　7、优异的抗碱集料反应能力

　　陶粒混凝土不但耐腐蚀（酸、碱）性能优于普通混凝土。而且具有优异的抗碱集料反应能力。

　　混凝土的主要成分是水泥和集料。集料包括碎石和砂子，如果石子和砂子这些集料是白云石、石灰石或其他含有SiO2的岩石，如蛋白石、火山岩等，水泥中的碱就会和这些集料发生碱集料反应，引起岩石矿物解体或造成膨胀使混凝土开裂而崩溃，造成建筑破坏。这就是碱集料反应。每年国内国外都有大量的建筑物因混凝土的碱集料反应而损毁。美国20世纪80年代，统计全国50万座公路桥梁，其中有20万座因碱集料反应造成不同程度的毁坏。全世界每年因碱集料反应造成的损失可以达上千亿美元。

　　由于陶粒不含有这些火性岩石成分，碱含量也非常低，所以它在使用过程中不会与水泥发生碱集料反应。至今为止，国内外的陶粒混凝土建筑，还没有发现一起碱集料反应的事例。事实已经表明，陶粒具有优异的抗碱集料反应能力，可在一定程度上增加安全性，延长建筑物的使用寿命。

　　8、适应性强

　 经国内外几十年生产实践证明，根据各地资源条件不同，可分别采用黏土、页岩、粉煤灰或其他固体废弃物生产陶粒。根据用途不同和市场需要，可以生产不同堆积密度和粒度的陶粒产品（超轻陶粒、结构保温用陶粒、结构用陶粒），也可生产有特殊用途的陶粒，如耐高温陶粒、耐酸陶粒和花卉陶粒等。

　　我厂生产的陶粒质量有保障，种类繁多，在生活中新型种类的陶粒，对我们的生活也有一定的好处，期待与您的合作！
