海绵发泡机生产厂家、水平发泡线、泡绵发泡机

型号：

ECMT-100

规格：

海绵发泡机

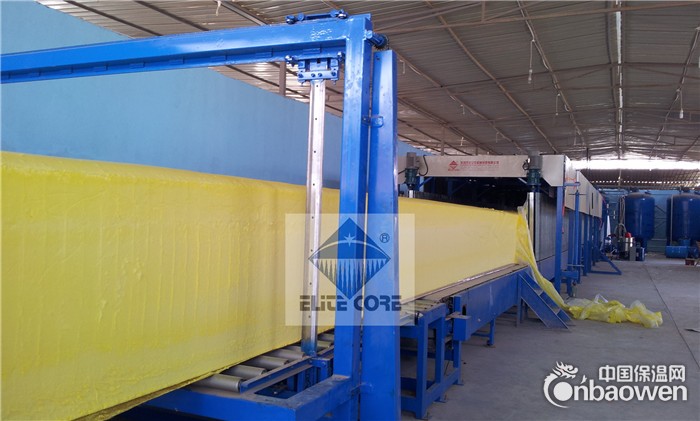

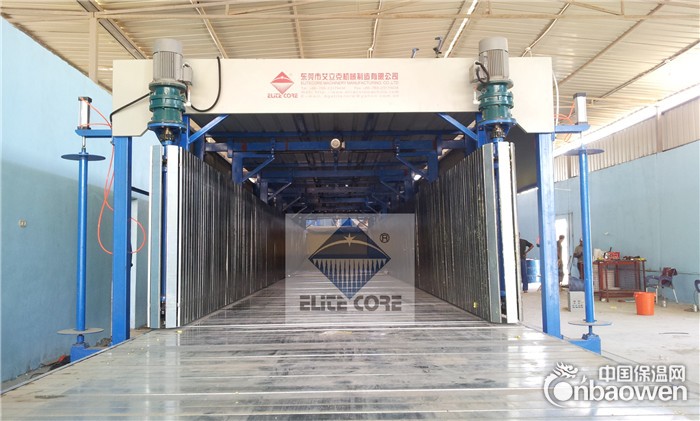

 ECMT-100 全自动水平连续发泡生产线

一、主要用途：

本设备主要适用于8-70kg/m3密度范围的软质聚氨脂泡绵生产，可以生成出各种理想的家私绵、鞋材绵、胸围绵、电子绵，以及适应于床垫、沙发、包装、制衣和汽车工业用的各种泡绵。

二、特点：

1、13组份原料全自动控制，自动化程度高、掌握更加灵活。

2、用户可以储存100多种不同的配方，也可以随时对配方进行调整或更改。

3、并可通过互联网进行远程控制，使生产成本的控制更为科学、直观。

4、自动手控和自动人机界面两种配置可供选择。

三、主要技术参数：

（一）电控系统:

1、变频器采用美国AB品牌.

2、混合头：一套，采用鉻钢材质,电机功率:2-37KW.采用西门子品牌电机

3、有预混器系统(硅油预混)及机头冷却系统.

4、流量计（国产常州）:TDI配防腐铁弗龙垫子*1套,MC配防腐铁弗龙垫子*1套,水:配不防腐铁弗龙垫子*1套.流量柜里加装有照明灯具。

5、侧链板电动控制可调范围:W1400MM～W2400MM.机器有效发泡尺寸：W2300MM*H1200MM.

6、标准配置没有后输送线 （客户需要加长后输送线价格为RMB2500/米）。

7、控制系统:采用美国AB品牌PLC按钮控制方式（不配触摸屏，触摸屏采用美国AB品牌额外加RMB20000.）。

（二）主体部分:

1、跌落板总长:L6800MM,升降电机采用台湾减速机和西门子电机,电动升降,宽度电动可调.

2、侧链板总长:L18000MM,宽度调整采用台湾减速机和西门子电机,电动控制,与输送线同步方法运转.

3、输送线总长:L20500MM,采用台湾减速机和西门子电机,电动控制,与侧链板同步方法运转.

4、烘箱总长:L18000MM.有加装照明灯具。

5、走廊: L18000MM.同侧链板长度一样。

6、排气采用三组大功率轴流风机2.2KW 强力排气.采用国产电机

7、发泡头采用溢流槽*1个(尺寸：W2400mm*D300mm）和摆头两种方式.。

8、电动控制侧纸收放系统.采用西门子电机.底纸输送装置不没有底纸收卷装置，直接裁断了。

9、边膜提升装置壹套，冷热水机20HP（15KW)+水塔+储气罐+空气过滤器:壹套国产品牌.

三.储料系统

（一）大储料罐

PPG储料罐 5吨*1个*7.5kw*2寸管

POP储料罐 5吨*1个*7.5kw*2寸管

PPG+CACO3储料罐 5吨*1个*7.5kw*2寸管

TDI储料罐 4吨*1个*5kw*1寸不锈钢管

MC不锈钢储料罐 1吨*1个*2kw*4分不锈钢管

CACO3地罐 1.5 吨*1个*4kw*2寸管.

（二）小储料罐

水, 硅油, 胺, T-9, 三个色料为容积 200L*7个, 全部采用不锈钢制作.

四.抽料泵类（从原料罐到混合头的）:

（一）大料泵要求: （从原料罐到混合头的）:

PPG采用美国威肯泵,流量要求:13立方/小时。

POP采用美国威肯泵,流量要求:13立方/小时。

PPG+CACO3采用美国威肯泵,流量要求:13立方/小时.

TDI采用美国威肯泵,流量要求:7立方/小时。

MC采用美国威肯泵,流量要求:4立方/小时。

（二）小料泵要求（从原料罐到混合头的）:

胺采用美国威肯泵,流量要求:4克/转*1.5kw*4分不锈钢管.

T-9采用美国威肯泵,流量要求:4克/转*1.5kw*4分不锈钢管.

硅油采用美国威肯泵,流量要求:4克/转*1.5kw*4分不锈钢管.

水采用美国威肯泵,流量要求:11.5克/转*1.5kw*4分不锈钢管.

红/黄/蓝色料二个采用美国威肯泵,流量要求:11.5克/转*1.5kw*4分不锈钢管.

黑色料一个采用美国威肯泵,流量要求:20克/转*2kw*4分不锈钢管.

五.上料泵类（从原料桶到原料罐的）

从原料桶到罐的上料泵，TDI/MC 用的是航发泵上料，其它可以采用其它国产品牌.

六.管道类

1、大料管道: TDI,MC采用防腐不锈钢管.其他采用镀锌管.

2、小料管道: 全部采用防腐容易安装的铝塑软管.

3、气缸至混合头全部采用防腐高压不锈钢软管(钢字管).

七、裁断机

发泡线配ECMT-116 裁断机 壹台:切绵尺寸:W2400mm*H1300mm

1、采用左右锯齿刀切割方式，后面加装斜坡输送滚筒架。

2、采用万鑫减速机和西门子电机
