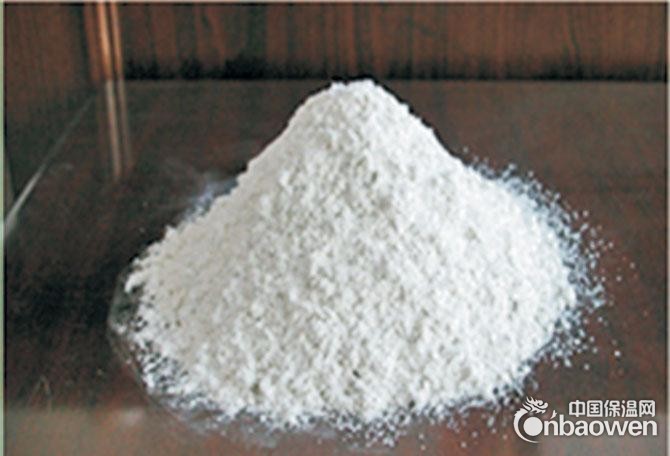

聚乙烯丙纶防水卷材的施工方法 1、    目前，聚乙烯丙纶防水卷材的施工大多采用冷施工满粘法，主要有以下2种： （1）        用聚乙烯醇改性胶液和水泥混合成水泥浆作粘结剂（一般添加水泥量10%～15%的聚乙烯醇胶液），用满粘法将防水卷材粘贴在基层上。这种冷粘方法施工简便，而且粘结成本较低，在目前卷材施工中占主导地位。不足之处是由于水泥初始黏度很小，而聚乙烯丙纶防水卷材的柔软性有限，加上一般基层也不平整，导致在铺贴过程中经常出现‘起鼓＂现象，即卷材局部未能密实地粘贴在基层上，尤其是在炎热的夏季或气温较低时，卷材的“起鼓”现象更为严重。聚乙烯丙纶防水卷材施工中一旦出现“起鼓”现象，就会给防水系统带来很大渗漏隐患，影响建筑物整体防水效果和使用年限。另外，由于卷材本身是柔性材料，而粘结剂是刚性材料，这样的防水系统影响了产品抵抗基层变形的能力。 （2）高分子聚合物丙纶粘结砂浆，用高分子聚合物丙纶粘结砂浆可以顺利地将聚乙烯丙纶防水卷材粘贴好，较好地解决了卷材施工中经常出现的问题，高分子聚合物丙纶粘结砂浆是以高分子聚合物胶粉和硅酸盐水泥为主，添加多种填料和助剂组成的一种具有防水性的聚合物砂浆。其特点是固化速度快、粘结强度大、低温柔性好，在温度较低或通风不畅的环境下能照常固化成膜。 产品详细配方 JGB高分子聚合物丙纶胶粉——丙纶粘结砂浆 无机材料 比例(重量比) 数量(公斤/吨) 备注 普通硅酸盐水泥42.5（P.O42.5） 90% 900 普通硅酸盐水泥 粉煤灰 10% 100 含泥量〈2% 胶粉及建筑外加剂 比例(重量比) 数量(公斤/吨) 备注 JGB高分子聚合物丙纶胶粉 粉 0.5 5 推荐添加量 羟丙基甲基纤维素10万粘度 1.0‰ 1.0   高效减水剂 3‰ 3
