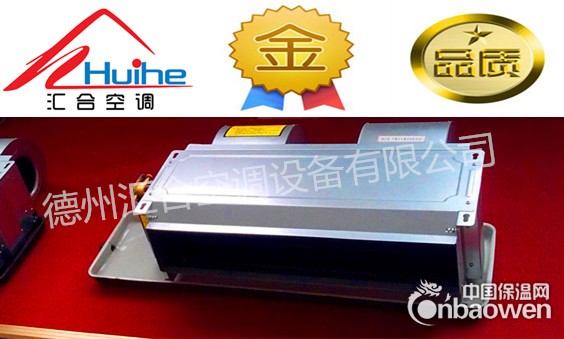

卧式暗装风机盘管FP-238

型号：

FP-238

质保：

2年

运送：

物流快递

风机盘管应用

本公司生产的风机盘管空调系统是风机和盘管（小型表面式换热器）组成的机组直接安装在空调房间内，风机将室内一部分空气进行循环处理（经空气过滤器过滤和盘管进行冷却或加热）后直接送入房间，以达到对室内空气进行温、湿度调节的目的。      房间所需要的新鲜空气可以通过门窗的渗透或直接通过房间所设新风口进入房间，或将室外空气经过新风处理机组集中处理后由管道直接送入被调房间，或者由风机盘管的空气入口处与室内空气进行混合后再经风机盘管进行热湿处理后送入室内。      盘管处理空气的冷媒和热媒由集中设置的冷源和热源提供。因此，风机盘管空调系统属于半集中式空调系统。同时由于这种空调系统冷量或热量是分别由空气和水带入空调房间内，所以此空调系统又被称为空气--水空调系统。

卧式暗装风机盘管简介：

1、风机盘管的含义：

风机盘管（Fan Coil）是水系统中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、商住、科研机构。风机盘管将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

2、风机盘管形式：

为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 、卧式明装、立式暗装、立式明装、卡式四出风（嵌入式），卡式二出风（嵌入式）、壁挂式和立柜式等多种。

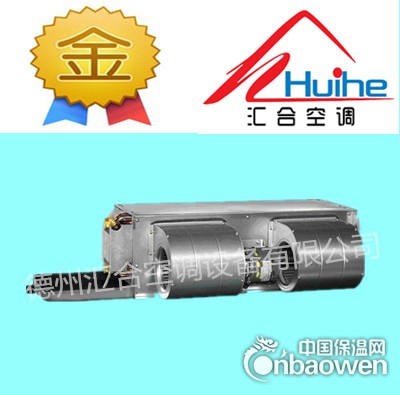

3、卧式暗装风机盘管（WA）

（1）样式：带回风箱，不带回风箱。

（2）型号：FP-34(FP-3.5),FP-51(FP-5),FP-68(FP-6.3),FP-85(FP-8),FP-102(FP-10),FP-136(FP-14),FP-170(FP-16),FP-204(FP-20),FP-238(FP-25)，以上前面的为国标，后面的为企业型号。

（3）左式和右式：面对出风口，进出水管在左侧为左式，反之为右式。

（4）排管数：2排管，3排管（我厂默认的），4排管

（5）组成部件：表冷器，电机，风机，接水盘（凝水盘），壳体 ，其他

（6） 表冷器：分为普通型（我厂默认的）和清水铝泊

（7）电机：低噪声节能，防烧型，遇到接线问题，电机反转20秒后自动停止工作，但在停止后的五分钟之内必须更正接线，否则五分钟后电机会烧坏。我工厂特有防烧型，其他工厂电机没这功能，因此我厂电机比普通的贵5元。

（8）风机：也叫蜗轮，FP-34：一个电机一个风机；FP-51，FP-68，FP-85，FP-102：一个电机两个风机；FP-136两个电机三个风机；FP-170，FP-204，FP-238两个电机四个风机

（9）接水盘：无花镀锌板，厚度为0.9mm，接水盘里面的加板厚度为0.6mm，其作用是阻止风流出（相当于上面的海绵作用）。

（10）所有外壳都是无花镀锌板，其厚度为0.9mm。
