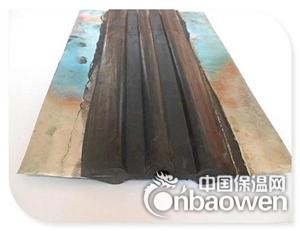

断面采用非等厚结构，分强力区和防水区，使各部分受力均匀，合理。伸缩孔久壁为平面，施工时板模夹制接触面大，不易脱位;钢板增设安装孔与钢筋相连接，固定牢靠不易位移。镀锌钢板与混凝土的良好粘接，使防水性能更佳。
2、规格系列
3、代号表示方法及适用范围
止水带胶胶种：（NR)表示天然胶;（CR)表示氯丁胶;（NBR)表示丁腈胶。
产品代号：TP表示我公司生产的。
TPGB型（NR） 表示采用我公司生产的橡胶止水带，宽度为350毫米，材料为天然橡胶。适用于淡水防渗工程，适用温度-40～60℃。
TPGB型（CR） 表示采用我公司生产的橡胶止水带，宽度为350毫米，材料为氯丁橡胶。适用于含酸碱等污水防渗工程，适用温度－35～60℃。
TPGB型（NBR） 表示采用我公司生产的橡胶止水带，宽度为350毫米，材料为丁腈胶。适用于含石油基油类的污水防渗工程，适用温度-35～60℃。
4、技术指标
|
序号
|
项 目
|
天然橡胶
|
合成橡胶
|
|
|
1
|
硬度（邵尔A)
|
60±5
|
60±5
|
|
|
2
|
扯断强度 MPa
|
≥15
|
≥12
|
|
|
3
|
扯断伸长率，％
|
380
|
380
|
|
|
4
|
恒压永久变形
|
70℃×24h（％）
|
≤35
|
≤35
|
|
23℃×168h（％）
|
≤20
|
≤20
|
||
|
5
|
脆性温度（℃）
|
≤-45
|
≤-40
|
|
|
6
|
热空气老化70℃×72h
|
硬度变化（度）
|
≤+8
|
≤+8
|
|
强度变化率低（％）
|
≤10
|
≤10
|
||
|
伸长率变化率降低（％）
|
≤20
|
≤20
|
||
|
7
|
镀锌钢板与橡胶粘接（MPa）
|
|||
