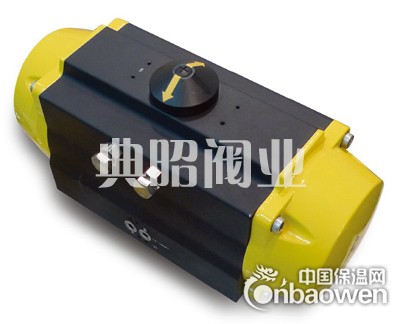

DFS100-DA-M双作用执行器

DFS100-DA-M双作用气动执行器弹簧采用优质弹簧钢，弹簧弹力按照±5%筛选，100%进料检验，表面电泳处理不锈钢304材质弹簧预压管，强度相比紫铜预压管强度提高近2倍，耐热耐腐蚀。
典昭阀业DFS系列双作用气动执行器型号有：
DFS032-DA-M
DFS040-DA-M
DFS050-DA-M
DFS063-DA-M
DFS075-DA-M
DFS085-DA-M
DFS100-DA-M
DFS115-DA-M
DFS125-DA-M
DFS145-DA-M
DFS160-DA-M
DFS180-DA-M
DFS200-DA-M
DFS240-DA-M
DFS265-DA-M
DFS300-DA-M
DFS350-DA-M
DFS400-DA-M
扭矩值：3.2~13397Nm 各项型号扭矩值请咨询本公司
设计规范
■ 指示器：指示器符合VID/VIE3845 NAMUR 标准，便于安装限位开关、定位器等附件。
■ 输出轴（齿轮轴）：镀镍合金钢一体式锻压输出轴的设计符合NAMUR, ISO5211, DIN3337 标准。特殊标准可根据用户要求定制。
■ 缸体：用优质合金铝挤压成形，表面进行硬质阳极氧化处理、环氧聚酯喷涂。PTFE，镀镍及颜色喷涂，可根据客户要求定制。交期和价格另议。
■ 端盖：铝合金压铸，表面做阳极硬化处理、环氧聚酯喷涂。PTFE，镀镍及颜色喷涂，可根据客户要求定制。交期和价格另议。
■ 活塞：采用铸铝硬质氧化处理，安装位置对称，动作迅速；延活塞轴向旋转180o、颠倒安装活塞齿条可改变输出轴的旋转方向。
■ 调节螺钉：两个独立行程调节螺钉可以方便、精确的在±5°以内调整阀门的开合角度。
■ 弹簧：采用优质弹簧钢，预压装配。表面环氧树脂涂层，能方便地拆卸或改变弹簧数量满足不同的力矩输出范围。
■ 活塞环：采用低摩擦、长寿命复合材料，维修更换方便。
■ 密封：常温下使用丁腈橡胶，高温和低温条件下，根据客户要求使用特殊的密封。
■ 气源接口：符合NAMUR 标准，可直接安装NAMUR 标准电磁阀。
■ 所有紧固件均采用不锈钢材料
除黄黑色搭配，精致绝伦的外观源于多种颜色搭配和定制；

多种温度密封件和易损件维修包可选，后期维护非常方便；

测试项目及测试手段：
■ 原材料材质检验：光谱仪测试
■ 环氧聚酯涂层附着力测试：百格刀测试
■ 环氧聚酯涂层厚度测试：覆层测厚仪
■ 缸体阳极氧化后硬度测试：韦氏硬度仪
■ 缸体阳极氧化后粗糙度测试：表面粗糙度测量仪
■ 执行器表面盐雾试验：盐雾测试机
■ 成品执行器密封性能测试：水下密封测试台
■ 执行器爬行实验：水下密封测试台
■ 执行器输出力矩测试：计算机扭矩测试台
■ 100万次寿命试验：空载和70%负载测试
■ 自控阀门测试：阀门CV值温度寿命循环测试系统

选型方法
■ 这个参考资料的目的是帮助正确选择DFS执行器,在把DFS执行器安装到阀门之前,必须考虑以下因素：
■ 本执行器使用寿命为三年或100万次，先到为限，50万次需更换非金属件
■ 阀门的运行力矩加上生产厂家推荐的安全系数(根据操作状况)。
■ 执行器的气源压力
■ 执行器的类型双作用或者单作用（弹簧复位）以及一定气源下的输出力矩。
■ 执行器的转向以及故障模式（故障开或故障关）
■ 正确选择一个执行器是非常重要的，如执行器过大，阀杆可能受力过大。相反如执行器过小，则不能产生足够的力矩来充分操作阀门。
■ 一般地说，我们认为操作阀门所需要的力矩来自阀门的金属部件（如球芯，阀瓣）和密封件（阀座）之间的摩擦。
■ 根据阀门使用场合：使用温度、操作频率、管理和压差、流行介质（润滑、干燥、泥浆）等许多因素都影响力矩。

工况条件
■ 介质：干燥或润滑的空气或惰性气体,只要和执行器机构内零件内部零件和润滑剂兼容的非腐蚀气体，介质温度至少低于环境温度10℃，杂质微粒尺寸不超过20μm。
■ 气源压力：3bar(40psi) - 8bar(120psi)
■ 温度:常温型：-20℃至+80℃ 低温型： -40℃至+80℃ 高温型： -20℃至+120℃
■ 行程：旋转90°有±5°的调节范围。
■ 润滑剂：选用温度范围在-20℃至80℃的润滑剂。对于低温（LT）和高温（HT）的工作环境，需用特殊润滑剂。
