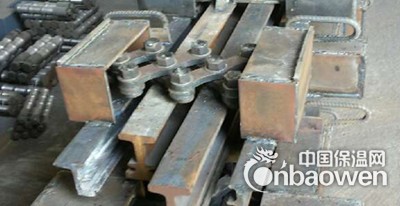

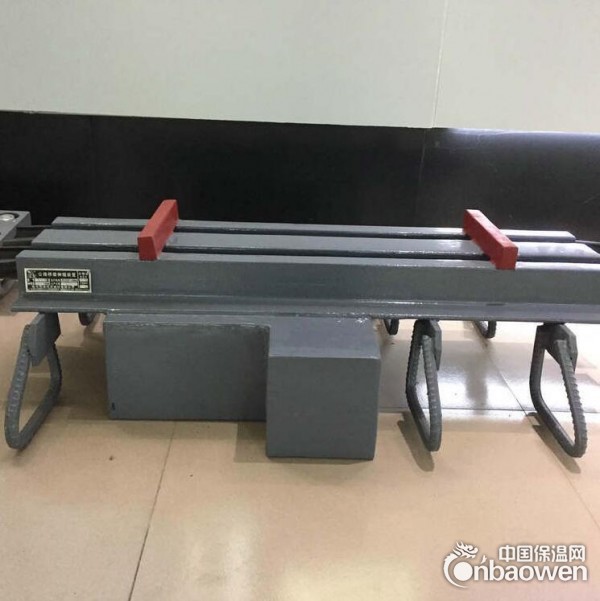

一、GQF-MZL重型桥梁伸缩装置适用于载重车辆比较多的道路桥梁，该产品的结构

设计完全遵循了重型化的特性，大大提高了承载能力和使用稳定性，并有效的延长了

使用寿命。

重型桥梁伸缩装置在设计过程中广泛征求了国内有关桥梁专家的意见，专家们认为：

重型桥梁伸缩装置的产生，适应了我国交通运输业的发展趋势，该产品的选材、结构

在原第一代产品的基础上有重大突破和提高。

二、胶料适用范围

采用氯丁胶的伸缩装置适用于温度为-25℃~+60℃地区；

采用天然橡胶的伸缩装置适用温度为-40℃~+60℃地区；

采用三元乙丙橡胶的伸缩装置适用于温度为-40℃~+60℃地区

三、设计制造技术条件

1、设计荷载：采用JTJ-001-97《公路工程技术标准》规定的汽车—超20级荷载进行

设计。

2、钢材的性能要求应符合GB/T699、GB/T700、GB/T1591的规定。

3、对异型钢材强度，当温度在-25℃~+60℃，应不低于Q345C钢材强度；当温度在-40℃~+60℃应不低于Q235D钢材强度。

四、结构特点GQF-MZL型伸缩缝的突出特点是将伸缩缝的承生结构和位移控制系统

分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又保证受力时位

移均匀。

五、伸缩缝伸缩量的确定

桥梁伸缩量计算值直接影响对伸缩装置规格选择，若伸缩装置规格选择不合理，就

直接影响伸缩装置的使用效果，同时选择伸缩装置时还应考虑梁、板间伸缩装置间

隙量大小，以保证伸缩装置与梁、板两端有充分锚固，才能达到最佳使用效果。所

以，在选择伸缩装置的规格时，一定要留足够余量，才能保证伸缩装置的使用效果

和耐久性。

六、桥梁设计单位在选择了我公司的伸缩装置后，为便于加工制作，应提供下列资

料：

1、桥梁的横断面图（包括横坡、人行道、安全带、栏杆的位置及尺寸）。

2、伸缩装置的施工实施时间及安装时温度的变化幅度。

3、用户有特殊要求应明确注明（如角度）。
