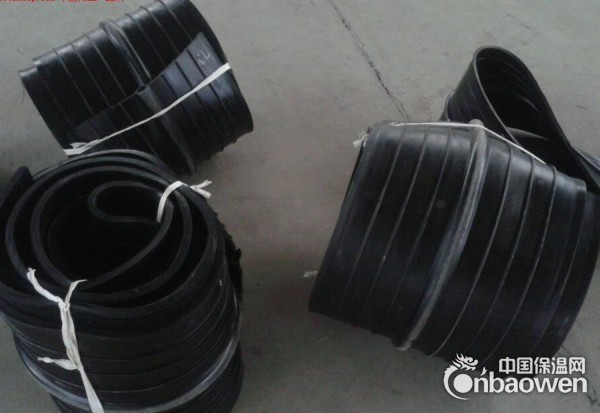

⑴橡胶止水带物理机械性能
我公司生产橡胶止水带是采用国家标准GB18173.2-2000生产的，尺寸公差技术要求一律执行国家标准。如用户有特殊要求，可按用户要求制造。
⑵产品在运输及存放时，应避免阳光直射，勿与热源、油类及有害溶剂接触。勿与影响橡胶质量的物质相接触。成品应取直平放，勿加重压。存放场所最好保持-10℃～+30℃，相对湿度在40%--80%，并应保持清洁。
注：此次产品型号以类别分类编号，用户订货时一律以本目录为准。

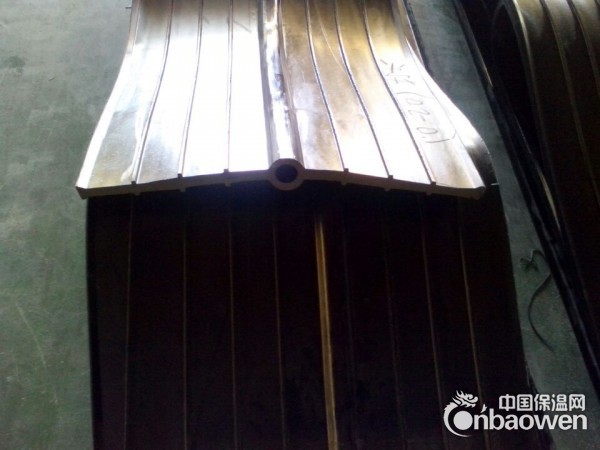

止水带外观质量要求
表1
|
序号 |
缺陷名称 |
外观质量要求 |
|
|
1 |
气泡、凹痕、杂质、明疤 |
允许有深度不大于2mm，面积不大于16mm2凹痕、气泡杂质明疤等缺陷不超过4处；设计工作面仅允许有深度有大于1mm，面积不大于10mm2的缺陷不超过3处。 |
|
|
2 |
开裂、缺胶、海绵状 |
不允许 |
|
|
3 |
中心孔偏心 |
不允许超过管状断面厚度的1/3 |
极限偏差 |
|
4 |
厚度极限偏差 |
止水带公称厚度 |
+1 |
|
4-6 |
+0.3 |
||
|
＞6-10 |
+2 |
||
|
＞10-20 |
|
||
|
5 |
宽度 |
为模压制品的±3% |
|
二、产品数据
|
橡胶止水带性能参数 |
||||||
|
序号 |
项目 |
指标 |
||||
|
B |
S |
J |
||||
|
1 |
硬度（邵尔A）,度 |
60±5 |
60±5 |
60±5 |
||
|
2 |
拉伸强度,MPa ≥ |
15 |
12 |
10 |
||
|
3 |
扯断伸长率,% ≥ |
380 |
380 |
300 |
||
|
4 |
压缩永久变形 |
70℃×24h,% ≤ |
35 |
35 |
35 |
|
|
23℃×168h,% ≤ |
20 |
20 |
20 |
|||
|
5 |
撕裂强度 21 ,KN/m ≥ |
30 |
25 |
25 |
||
|
6 |
脆性温度, ℃ ≤ |
-45 |
-40 |
-40 |
||
|
7 |
热空气老化 31 |
70℃×168h |
硬度（邵尔A）,度 ≤ |
+8 |
+8 |
-- |
|
拉伸强度,MPa ≥ |
12 |
10 |
||||
|
扯断伸长率,% ≥ |
300 |
300 |
||||
|
100℃×168h |
硬度（邵尔A）,度 ≤ |
-- |
-- |
+8 |
||
|
拉伸强度,MPa ≥ |
9 |
|||||
|
扯断伸长率,% ≥ |
250 |
|||||
|
8 |
臭氧老化50pphm: 20%, 48h |
2级 |
2级 |
0级 |
||
|
, |
橡胶与金属粘合 |
断面在弹性体内 |
||||
|
注： |
||||||
