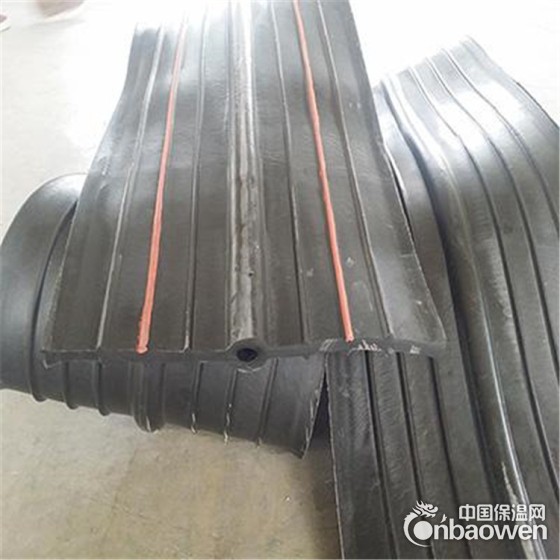

遇水膨胀止水带主要用于混凝土现浇时设在施工缝及变形缝内与混凝土结构成为一体的基础工程，如地下设施、隧道涵洞、输水渡槽、拦水坝、贮液构筑物等。止水效果更好。
广泛应用于人防，地铁、隧道、污水处理工程、游泳池等以及其它混凝土工程施工缝、伸缩缝。
遇水膨胀橡胶根据其形态可分为制品型和腻子型两大类型，它可以作为嵌缝腻子、止水带、截水材料，在与水接触过程中会迅速溶胀，从而充斥缝隙的各个空间，保持高度的密封性，达到防水的效果。
止水带、膨胀橡胶的试验方法
1、尚未制备试样的样品及试样进行调节之前，应保存在引起老化可能性较小的环境中，如热、光或污染物，包括来自其他样品的交叉污染。
2、只要有可能，硫化与试验之间的时间间隔不应超过三个月。
3、较厚样品需制试样时，可用旋转刀具设备，切割机等专用器械进行切片后，再用砂轮或挠性打磨带等将切片打磨到试件所需厚度。hsyfxj2345631
4、拉伸、撕裂、脆性温度试验的试片，打磨后的厚度应为（2.0±0.2）㎜，低温弯折试件厚度为2㎜。
5、膨胀橡胶成品测试在从制品上裁取制备试样时，需经（70±2）℃恒温3小时后，再在标准温度下停放4h。
6、需进行拉伸试验、撕裂试验和压缩变形试验的试样，在裁切试样时，试片在标准温度下至少调节3小时
7、做拉伸试验的试片裁切应与压延方向一致；做撕裂试验的试片裁切，撕裂口应与压延方向一致。
遇水膨胀止水带拉伸试验（拉伸强度、扯断伸长率）
仪器设备
拉力试验机：能同时测定拉力与延伸率，保证拉力测试值在量程的20%～80%间，精度1%；能够达到（500±50）mm/min的拉伸速度，测长装置测量精度1mm。
厚度计：分度值为0.01mm,压力为（22±5）kPa,扁平园形测足直径为（2-10）mm。
操作步骤
按要求在已打磨好的试片上裁取三个符合GB/T528-1998中的哑铃，拉伸速度（500±50）mm/min,夹具间距约（50～55）mm,标线间距离12.5mm，如遇接头部位应保证使其位于两条标线之内。用厚度计测量标线间中间3点的厚度，取中值作为试件厚度。
将试件置于夹持器中心夹紧，不得歪扭，开动拉力试验机。读取试件的zui大拉力P，试件断裂时标线间的长度L1，若试件在标线外断裂，数据作废，用备用试件补做。
