梯形背贴排水止水带断面总体上呈梯形。它由绕道,左基板,左翼,右基板,右翼,滤水条组成。其中绕道,左基板,左翼,右基板,右翼形成止水带的主体,由土工布构成滤水条贴在左基板和右基板上,并与绕道形成排水孔。为了较少材料消耗并保证止水翼缘有适宜的挺度,保证混凝土浇筑时保持正常姿态,在止水带的纵向每个一定的间距设置了加劲肋。

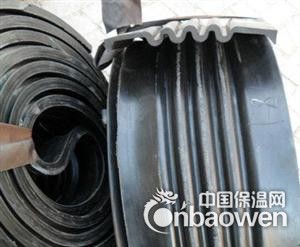

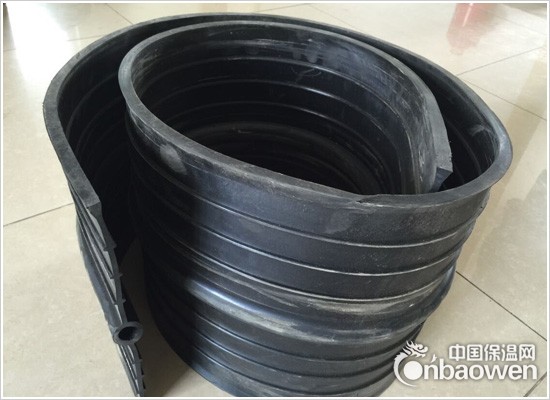

背贴式橡胶止水带是在混凝土浇注过程式中部分或全部浇埋在混凝土中,混凝土中有许多尖角的石子和锐利的钢筋头,由于塑料和橡胶的撕裂强度比拉伸强低3-5倍,止水带,外贴式橡胶止水带一旦被刺破或撕裂时,不需很大外力裂口就会扩大,所以在外贴式橡胶止水带定位和混凝土浇捣过程中,应注意定位方法和浇捣压力,以免外贴式橡胶止水带被刺破,蝶.梯形止水带,影响止水效果,具体注意事项如下:背贴式不得长时间露天曝晒,防止雨淋,勿与污染性强的化学物质接触。在运输和施工中,中埋.背贴止水带,防止机械,钢筋损伤外贴式橡胶止水带。背贴式止水带施工过程中,钢板止水止水带,外贴式橡胶止水带必须可靠固定,避免在浇注混凝土时发生位移,保证橡胶止水带在混凝土中的正确位置。固定橡胶止水带的方法有：利用铅丝和模板固定等,如需穿孔时,只能选在外贴式橡胶止水带的边缘安装区,不得损伤其它部分。

 梯形背贴式橡胶止水带施工方法

梯形背贴式止水带接头安装工艺 若止水带施工时在其沿线的某一位置存在接头，则该位置容易出现渗漏水。

对于有排水系统的隧道，止水带无接头安装工艺与传统的止水带安装工艺不同，它事先在衬砌基础内按环向施工缝的间距预留止水带安装槽。

安装止水带时，用上述方法先通条将上部止水带固定在壁面上，止水带下端插入预留的安装槽内，并使梯形止水带的排水孔与下部的波纹排水管连通。然后用防水混凝土固定植入在安装槽内的止水带。浇注衬砌混凝土。

这样，在衬砌混凝土施工结束后，每条止水带的中间均无接头，并且每条环向施工缝上都有一道通向隧道排水系统的排水孔。

1.背贴式橡胶止水带的应用范围：

外贴（背贴）型橡胶止水带作为防水板的辅材，可广泛应用于地下室、地铁隧道、公路和铁路隧道工程的防水及水坝、人工湖、水池、污水处理场、垃圾掩埋场等工程的混凝土构筑物底板或壁板外侧（构筑物迎水面）的防水及防渗。

2.施工生产的的原理：

实际应用中主要使用在水压及变形量较小的变形缝、伸缩缝、沉降缝等，具有与混凝土锚固紧密、止水密封及适应伸缩缝拉伸变形等特点，结构物的背贴式止水带也可作为普通止水带使用，应用于混凝土现浇时变形缝、施工缝内与混凝土结构成为一体的基础工程中，解决缝隙处的渗漏水问题背贴式止水带主要适用于混凝土构筑物底板或壁板外侧（混凝土迎水面）。具有与混凝土锚固紧密、止水密封及弹性拉伸变形等特点。外贴式止水带是防水板后的第一道防水层，对于隧道渗水的预防至关重要。
