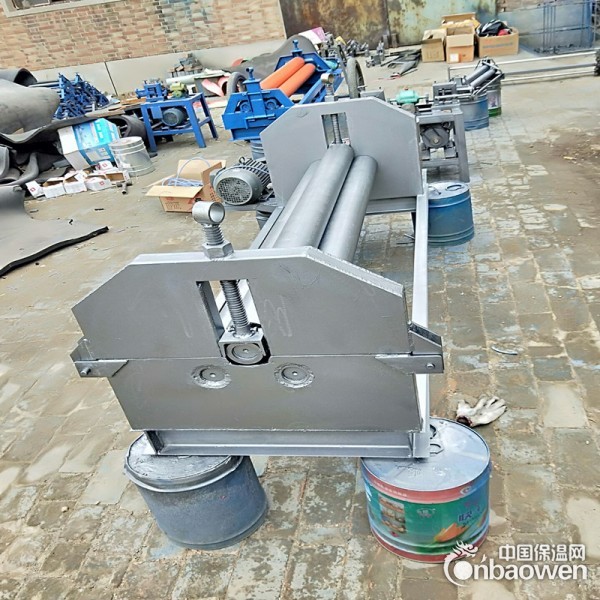

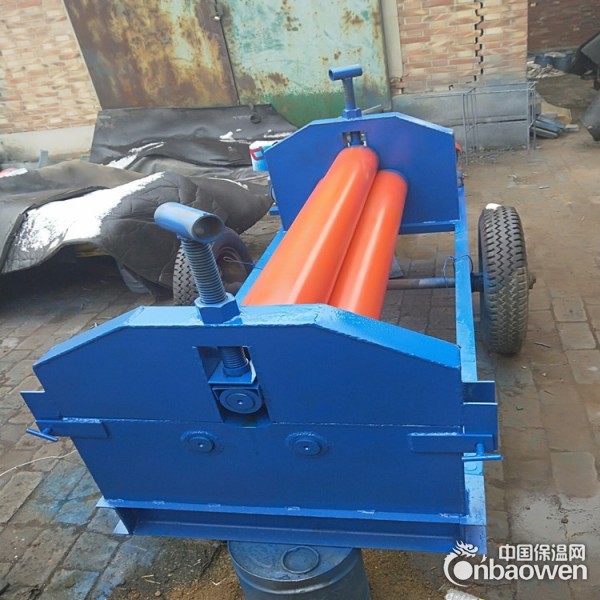

小型电动滚圆机-电动铁皮滚圆机-电动锥体滚圆机

一、用途

该卷板机是用于金属板材型材弯曲、变型的一种通用设备，它借助于专用工具或其它设备来完成板材端面的预弯，可以卷制圆形、弧形工件，在石油、化工、锅炉、水电、造船、工业设备安装以及机械制造行业中有着广泛的应用。
该机的润滑系统,采用手动进行加注润滑油，润滑油路联至各润滑点，各体积小，结构紧凑，供油可靠，从而方便了设备的润滑使用，提高了易损件的使用寿命。
上辊的上下运动采用了蜗轮、蜗杆传动来实现，特点是传动平稳，卷制锥体时，与手动压下卷板相比，提高了工效，降低了劳动强度，适用于工作量较大的卷制工程。
二、卷制原理
该机结构形式为三辊对称式。上辊在两下辊中央对称位置作垂直升降运动，通过蜗轮、蜗杆而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，实现板材的行走。当上辊的下压力超过材料的屈服极限时，便使所卷制的材料变形。
三、操作规程
操作卷板机的员工应了解本机器的结构，并具备一些电气基本常识接通主电源（需有漏电断路器）空载运转（冬季油泵电机空转10-20min后方可正常工作）。如果所卷板材为气割下料，应先去掉气割金属渣、焊点及附属物，以保证卷辊的正常使用寿命。
（1）运行前检查
1、检查各润滑口是否畅通。
2、检查电动机、减速机螺栓联接是否牢固。
3、检查齿轮齿槽内有没无异物。
（2）操作过程
1、将板送入上、下辊之间。
2、将板调正，使板边与下辊平行，误差以不超过1－2mm为宜。
3、启动主电动机，操作按扭开始卷制，工作时卷板机两侧不得有人，以防卷制工件窜出发生意外，使电机反、正转，经过多次加压反、正转，完成卷制工作。
（3）工件取出
停止主电机，使上辊升至取出位置，，取出销子，将活支架拉倒，将卷制工件取出，然后恢复到原位置。
四、注意事项
1、严禁超负荷使用。
2、卷制中严禁两板头重叠后运转（在上辊高度不调起情况下）易损坏齿轮及卷辊。
3、不得让异物掉入齿轮、注油口内。
4、卷制运转中不得将脚或手放在转动工件或辊上，卷板机两侧不得有人，以防异物窜出发生意外事
5 、必须有漏电保护装置。
6、提升上辊时，应注意上辊与上限位丝杠之间保持一定的距离。
7、电动机发现过热时，停止工作进行检修工作。

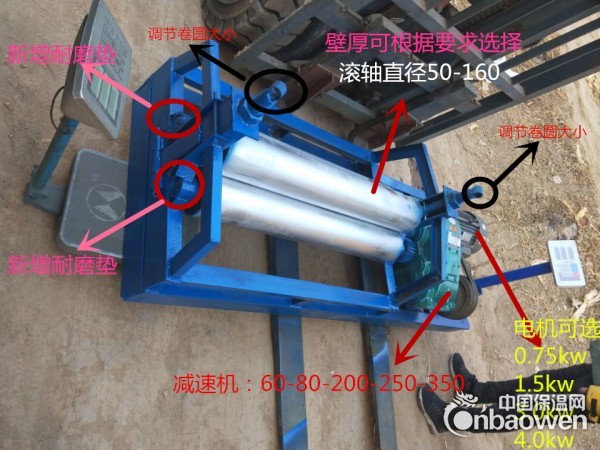

本产品的类型是三辊卷板机，品牌是其他，型号是卷板机，主电机功率是3（kw），外形尺寸是2100*600*650（mm），卷板最大厚度是16（mm），卷板最大宽度是2000（mm），卷板速度是5.2（m/min），下辊直径是240（mm），满载卷制最小直径是200（mm），动力类型是电动，控制形式是人工，布局形式是卧式，作用对象材质是金属，适用行业是通用，产品类型是全新，是否库存是是，售后服务是质保一年，中心距是190mm，最小卷筒直径是200mm，减速机是200
