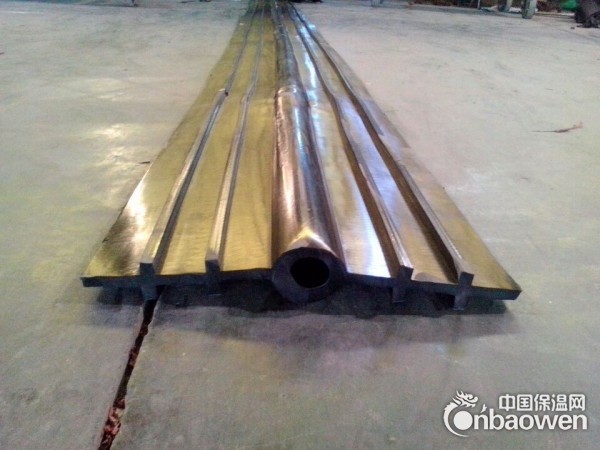

橡胶止水带不得长时间露天曝晒，防止雨淋，勿与污染性强的化学物质接触。在运输和施工中，防止机械，钢筋损伤止水带。施工过程中，止水带必须可靠固定，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置，止水带必须可靠固定，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。

橡胶止水带修补措施：

1、将破损橡胶止水带部位混凝土沿环向方向凿出一个三角凹槽，凹槽深3cm，宽5cm。凿除混凝土同时注意保护其余未损坏橡胶止水带，以免被混凝土废碴损坏。

2、将破损橡胶止水带取出，更换新橡胶止水带，接头处采用冷粘结处理，接面部位保持平展用磨光机磨平3厘米、涂胶水压实即可，待接头处粘合后，在凿出的凹槽内添加界面剂，将橡胶止水带固定在凹槽内，最后加入遇水膨胀止水胶或双组份聚硫密封胶

橡胶止水带常用的两种接头方法：一种是用粘接剂冷接头法，另一种是热硫化模具接头法。热接硫化法接头是使用止水带热熔焊接机及生胶片现场硫化热接，施工难度大，但接头效果理想，适合对工程质量要求严格的项目。下面我们来介绍一下橡胶止水带硫化连接的步骤：

1、首先准备好橡胶止水带接头所需要的热硫化复合式焊接机具。

2、提前30分钟接通电源进行热熔焊机预热，预热温度应达到130～150℃。

3、将止水带接头切割整齐，利用打磨机对端头进行打磨，宽度不小于5cm。

4、分别切割10cm宽生橡胶帮接条和1cm宽生橡胶连接条。

5、拔掉电源，关闭预热焊机，将止水带接头平铺在焊机底板上。

6、将1cm宽生橡胶连接条放入接缝中间。然后将10cm宽的生橡胶帮接条平铺在止水带的打磨面上，保证接缝两侧宽度均等。

7、合上热熔机，拧紧螺栓。接通电源5分钟后，再次拧紧螺栓加压（以两个人拧不动即可），继续加热5分钟，关闭电源焊接结束。

8、热熔焊机冷却20分钟后，取出止水带，进行焊接的外观检查，合格后方可进行安装作业。
