榫扣装饰保温板、榫扣装饰保温贴面砌块
系列专利项目寻求合作转让
1、概述
1.1 项目目的
(1)根本解决现有装饰保温一体板存在的安全隐患;
(2)为各类保温板和玻璃、陶、瓷生产企业,提供可充分利用原有设备、设施,实现产品升级换代或新增市场广阔并形成市场垄断的系列专利产品。
1.2 项目特点
(1)市场特点:市场规模巨大、产品应用市场广泛、通过系列专利形成市场垄断;
(2)产品特点:优势突出、利润空间大、解决行业痛点、满足市场需求点;
(3)生产特点:根据材质配备的一套设备,可生产项目所述系列专利产品;
(4)实施特点:投资较小、协作性好,可化现有过剩产能为生产资源、资金资源、市场资源。
1.3 项目背景
装饰保温一体板市场应用、规模逐年显著增加,并有成为主导产品的趋势,但其一直存在:至关重要的小块金属内嵌件,仅仅以粘贴方式,通过粘接胶粘贴在装饰保护层内表面,安全可靠性能低下,极易产生内嵌件脱胶,导致装饰保护层坠落的严重安全事故。
2、市场规模
2.1 国标《近零能耗建筑技术标准》:目前中国每年建筑竣工面积约为25亿m2,仅以外墙装饰保温计,每年市场规模约为2500亿元。
2.2 住建部《建筑节能与绿色建筑发展“十三五”规划》:“十三五”期间,既有居住建筑节能改造面积5亿平方米以上,公共建筑保温节能改造面积1亿平方米,以外墙装饰保温计,市场规模约为600亿元。
3、榫扣装饰保温板、贴面砌块
3.1 构造特点
3.1.1 榫扣装饰保温板、贴面砌块,由各自独立的装饰保护层、保温层,和粘固在榫扣槽中的安装件、加固锚栓组成,装饰保护层为内表面设有网状增强格的轻质高强薄壁结构,榫扣槽与装饰保护层一体成型或预埋在装饰保护层中。
当保温层材料为岩棉或幅面大时,在背面设有粘接层,粘接层通过保温坚韧的加固锚栓与装饰保护层连接为一体。
3.1.2 装饰保护层材质:瓷、玻璃基、陶、彩色水泥、水泥基和烧成泥土。

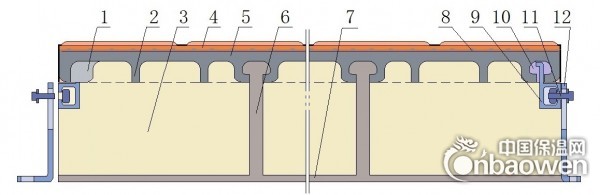

水泥基构造示意图1
1—榫扣槽、2—网状增强肋、3—岩棉保温层、4—彩色水泥装饰层、5—水泥基保护层、6—高热阻加固锚栓、7—底衬层、8—增强网、9—内嵌件、10—粘固料、11—螺栓、12—固定卡件。

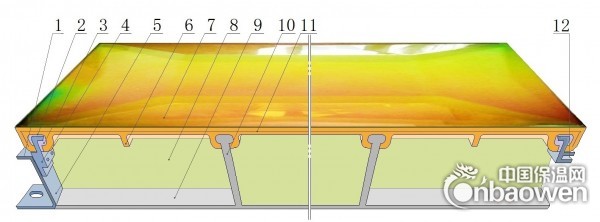

玻璃基构造示意图2
1—插板、2—榫扣槽、3—粘固料、4—内嵌件、5—固定卡件、6—增强肋、7—装饰保护层、
8—岩棉等保温层、9—底衬层、10—高热阻加固锚栓、11—增强网或纤维、12—插槽。

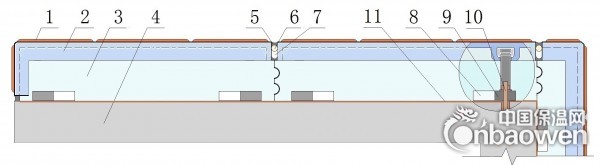

陶瓷基构造示意图3
1—环氧基粘固料、2—榫扣槽、3—金属或非金属安装件、4—底衬层、5—高热阻加固锚栓。
3.2 显著优势
3.2.1 根本解决现有装饰保温一体板所存在“危险的短板相应”
(1) 现有产品的内嵌件,是安装后的装饰保温一体板最主要的受力构件,是至关重要的安全可靠性节点。
(2)外保温工程在实际使用中会受到相当大的热应力作用,这种热应力主要表现在保护层上。在夏季保护层温度可高达80度,尤其是夏季持续晴天后突降暴雨所引起的表面温度变化可达50度之多。必然在热胀冷缩系数差异数倍的金属内嵌件与装饰保护层、粘接胶之间,生产强烈的的收缩应力。
(3)粘接内嵌件的结构胶,在长期温度应力、干湿应力、风荷载及装饰保护层自重的作用下,必然逐渐失去粘接作用而脱离,必然造成装饰保护层坠落的严重事故!
3.2.2 牢固可靠、轻质高强
(1) 榫扣槽是与装饰保温层同时成型的一体结构,永无脱落的隐患;
(2) 榫扣柱的榫扣端,在内腔大开口小的榫扣槽中构成机械结构性的燕尾榫扣结构,极其牢固可靠。
(3) 5mm~20mm厚度的装饰面板周边和内表面,一体成型高度10mm~30mm的网状增强肋,在数倍增强抗弯、抗冲击强度的同时,显著减小材料用量,为选用高性能材料创造条件,并降低成本、减轻重量。
3.2.3 为采用非金属,具有高热阻性能的安装件创造必备的前提条件,对进一步提高保温性能具有重要作用。
3.2.4 为选用以钢化玻璃、纤维增强玻璃为装饰保温层,创造了前提条件。而5mm~8mm厚度的钢化玻璃,即可大幅面用于高层、超高层建筑的幕墙,属于安全玻璃。
3.3 用途
(1)作为榫扣式装饰保温砌块的配套贴面砌块,其装饰方式、防水抗渗、线膨胀系数等综合理化指标,与榫扣式装饰保温砌块完全相同,匹配度完好。
(2)独自用于剪力墙、框剪、钢结构、混合等各类新建建筑、既有建筑的外墙,为企业创造更广阔的市场空间。
3.4 图解保温板抗渗、保温安装构造
3.5 榫扣装饰板
由装饰保护层与榫扣件榫扣组合为一体,作为干挂装饰板或其它保温材料的装饰保护板独自使用,安全可靠性是其显著优势。
榫扣装饰板安装构造示意图
1—装饰层、2—保护层、3—保温层、4—剪力墙或既有墙体、5—嵌缝膏、6—保温条、
7—砌筑缝空腔、8—安装座让位槽、9—金属或非金属安装件、10—胀栓、11—粘接砂浆。
5、成本与效益 (节能75%,年产20万平方米)
5.1 玻璃或瓷质装饰保护层
(1) 生产成本:陶瓷或玻璃装饰保护层23.00元/㎡(成品)+ 保温层40.00元/㎡+ 榫扣柱1.30元/㎡ + 工资、费用5.50元/㎡ =69.80元/㎡;
(2)销售成本:生产成本69.80元/㎡ + 期间成本3.00元/㎡=72.80元/㎡ ;
(3)年销售成本:销售成本72.80元/㎡×销售量20万平方米=1456万元/年;
(4)年销售收入:销售价格150元/㎡×销售量20万平方米=3000万元/年;
(5)年利税:销售收入3000万元/年—销售成本1456万元/年=1544万元/年;
(6)利税率:(利税1544万元/年/销售收入3000万元/年)×100%=52%。
5.2 水泥基装饰保护层
(1) 生产成本:水泥基装饰保护层7.00元/㎡(彩色装饰层)+ 保温层40.00元/㎡ + 榫扣柱、粘固料2.5元/㎡ + 工资、费用8.00元/㎡ =57.50元/㎡;
(2)销售成本:生产成本57.50元/㎡ + 期间成本3.00元/㎡=60.50元/㎡ ;
(3)年销售成本:销售成本60.50元/㎡×销售量20万平方米=1210万元/年;
(4)年销售收入:销售价格130元/㎡×销售量20万平方米=2600万元/年;
(5)年利税:销售收入2600万元/年—销售成本1210万元/年=1390万元/年;
(6)利税率:(利税1390万元/年/销售收入2600万元/年)×100%=53%。
6、接产与投资
6.1 年产20万平方米榫扣装饰保温板或贴面砌块。
6.1.1 接产企业在授权区域内拥有专利使用权,生产装饰保温体、贴面砌块。
6.1.1.1 彩色水泥、水泥基保护层
(1)设备:装饰保护层成型设备50万元~80万元;
(2)厂房:约500㎡,配电:16KW(三相电),搅拌用水:约16T/天(自来水),养护场地:约4亩。
6.1.1.2 瓷质、陶质、玻璃装饰保护层
(1)装饰保护层由专业企业生产或向专业企业定制。(年产20万平方米玻璃保护层的设备约390万元)
(2)装饰保温体扣接组合车间约300平方米。
6.2 陶瓷、玻璃类企业接产
(1)陶瓷质:压制成型泥坯后,以釉面砖工艺喷墨打印、烧成;
(2)玻璃质:玻璃原料热熔后在模具中压制成型、脱模、退火,或再经钢化处理。
详细内容请登录我公司网站: http://www.x888h.com
