武汉城市集中供热聚氨酯发泡保温管规格型号

聚氨酯直埋保温管的生产得到了高速发展，目前已有上千个生产企业，产品有十几大类、上百个品种，材料的导热系数和耐候性大幅提高，适应温度范围从-196℃到1800℃，其材料科研技术、产量、精细化装备水平也有了较大提高。

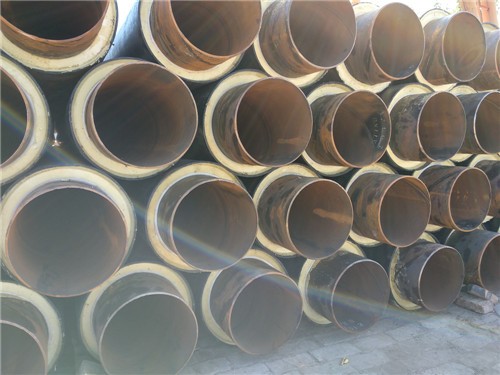

聚氨酯发泡保温管工艺分为三种方法：

一、预聚体法 预聚体法发泡工艺是将（白料）和（黑料）先制成预聚体，然后在预聚体中加入水、催化剂、表面活性剂、其他添加剂等在高速搅拌下混合进行发泡，固化后在一定温度下熟化即可。

二、半预聚体法 半预聚体法的发泡工艺是将部分聚醚多元醇（白料）和二异氰酸酯（黑料）先制成预聚体，然后将另一部分的聚醚或聚酯多元醇和二异氰酸酯、水、催化剂、表面活性剂、其他添加剂等加入，在高速搅拌下混合进行发泡。

武汉城市集中供热聚氨酯发泡保温管规格型号

三、一步发泡工艺 将聚醚或聚酯多元醇（白料）和多异氰酸酯（黑料）、水、催化剂、表面活性剂、发泡剂、其他添加剂等原料一步加入，在高速搅拌下混合后进行发泡。 一步发泡工艺是目前普遍采用的工艺。另外还有手工发泡法，那是简便的方法，将所有原料准确称量后，置于一个容器中，然后立即将这些原料混合均匀，注入模具或需要充填泡沫塑料的中即可。注意：称量时一定要将多异氰酸酯（黑料）后称入。

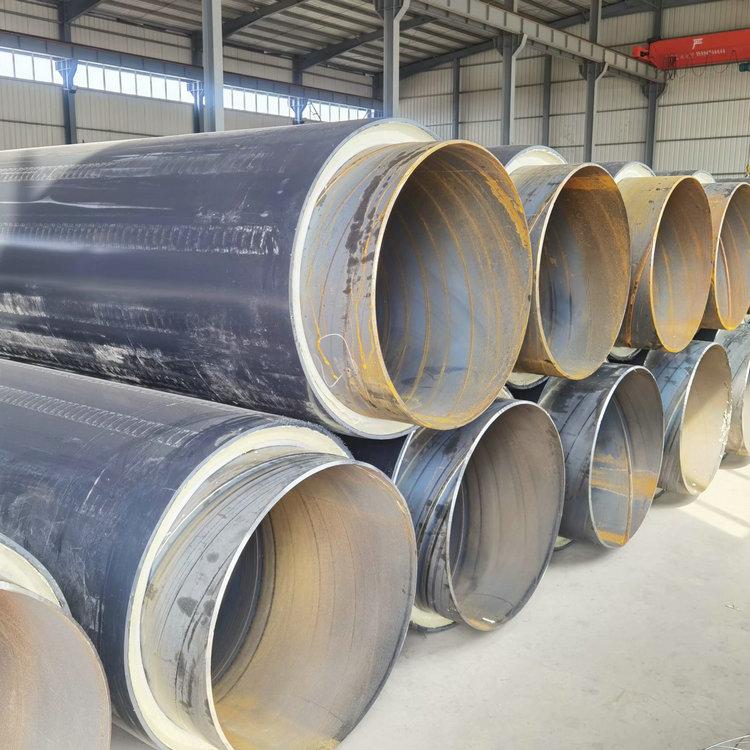

聚氨酯保温管保冷层的施工 

1　设备和管道的绝热材料和厚度应根据工程设计确 定。 

2　绝热层应均匀、连续，亏缺要填满，保温层厚度大 于80mm时，应用双层或多层保温结构。材料不同时，采 用复合结构，复合结构一般内层用硬质材料，外层用软质 材料。 

3使用成型预制块作为绝热材料，安装时单层要错缝 纵缝　、双层或多层　的内层要错缝，外层必须把内层的 缝隙纵缝或环缝　覆盖。预制块用钢丝和钢带扎紧，每个 预制块至少捆扎一道，双层或多层结构各层应单独捆扎， 所有缝隙不应大于5mm，要用导热系数相近的密封材料勾 缝。 

4直径较大的设备应用6或8的圆钢做的固定销钉 焊于设备外壁上，不可焊接的设备则将销钉焊在3mm× 30mm钢带上，将钢带用螺栓固定在设备外壁上。保温材料 穿过销钉用自锁紧板固定，保温板外再用钢丝或钢带扎 紧。 

5当聚氨酯保温管使用管壳材料时，水平管道上管壳纵向接缝应在侧面。在垂直管道上必须自下而上施工。每节管 壳至少捆扎两道钢丝或钢带，严禁采用螺旋形捆扎，钢丝 或钢带的间距不宜大于30mm。 

6水平管道采用硬***温材料时，每隔6m留一宽 25mm间隙，填以导热系数相近的软***温材料。 

7立式设备和垂直管道应设置支撑环，支撑环的宽度 应小于保温层厚度10mm，但不得小于 20mm，环间距约 3m，环下留25mm间隙，填以导热系数相近的软***温材料。 

8使用成型预制块作为保冷材料时，要进行错缝， 所有缝隙均应用导热系数相近的密封材料勾缝。

9直接焊于不锈钢设备或管道上的固定件，宜采用与 设备或管道材质相同的不锈钢制作。当固定件采用碳钢制 作时，应加同材质的不锈钢垫板。
